2026년 국가직 9급 기계설계 기출 풀기

2026 국가직 9급 기계설계 기출 20문제를 CBT로 풀고 자동 채점, 문항별 정답, 합격선 정보를 확인하세요.

문항
20문제
권장 시간
22분
채점
100점 환산

2026년 4월 4일 시행한 가책형 20문항입니다. 정답은 4월 13일 공개된 공식 최종정답을 따릅니다. 체결·용접·베어링·응력·축·기어·스프링·전동장치의 문항과 보기를 원문 그대로 제공합니다. 리벳 도해의 하중 방향, 응력의 분수·제곱·절댓값과 첨자, 축간 거리 표와 루트 기호를 원문과 맞췄습니다. 22분은 당시 전체 시험시간 110분을 5과목으로 나눈 연습 기준이며 실제 과목별 제한시간이나 2027년 문제 수를 뜻하지 않습니다.

풀이 진행 0 / 20
  1. 011번 원문 시험지

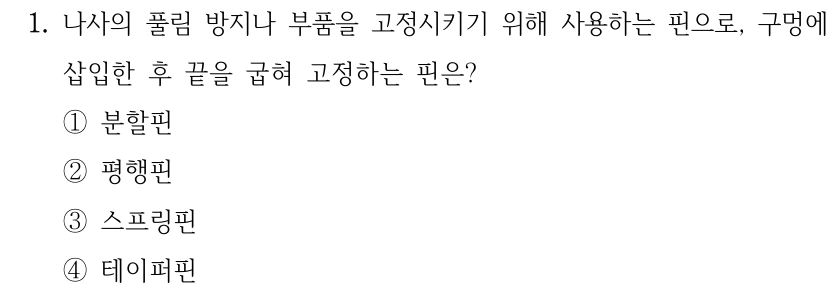

    1. 나사의 풀림 방지나 부품을 고정시키기 위해 사용하는 핀으로, 구멍에 삽입한 후 끝을 굽혀 고정하는 핀은? ①분할핀 ②평행핀 ③스프링핀 ④테이퍼핀
  2. 022번 원문 시험지

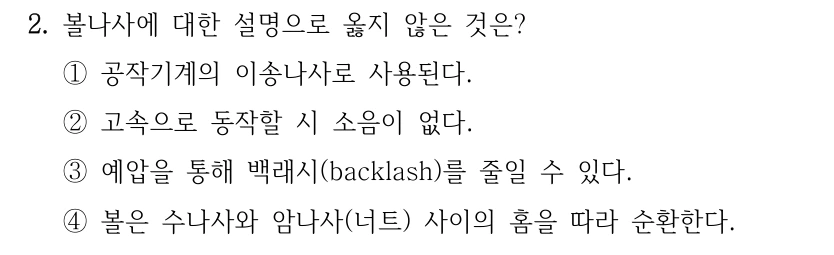

    2. 볼나사에 대한 설명으로 옳지 않은 것은? ①공작기계의 이송나사로 사용된다. ②고속으로 동작할 시 소음이 없다. ③예압을 통해 백래시(backlash)를 줄일 수 있다. ④볼은 수나사와 암나사(너트) 사이의 홈을 따라 순환한다.
  3. 033번 원문 시험지

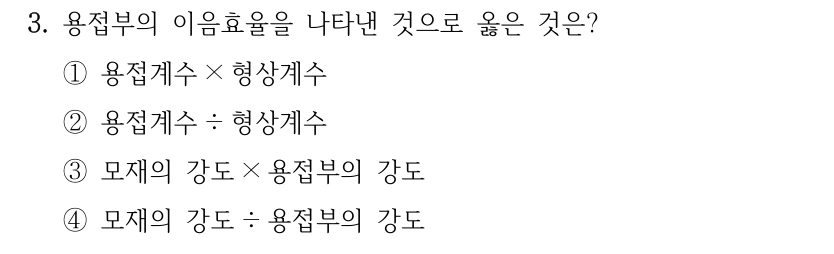

    3. 용접부의 이음효율을 나타낸 것으로 옳은 것은? ①용접계수× 형상계수 ②용접계수÷ 형상계수 ③모재의 강도× 용접부의 강도 ④모재의 강도÷ 용접부의 강도
  4. 044번 원문 시험지

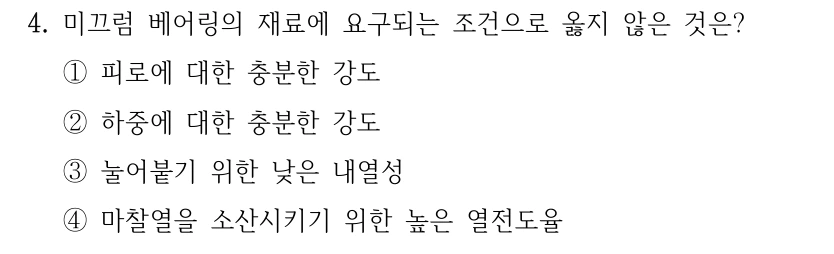

    4. 미끄럼 베어링의 재료에 요구되는 조건으로 옳지 않은 것은? ①피로에 대한 충분한 강도 ②하중에 대한 충분한 강도 ③눌어붙기 위한 낮은 내열성 ④마찰열을 소산시키기 위한 높은 열전도율
  5. 055번 원문 시험지

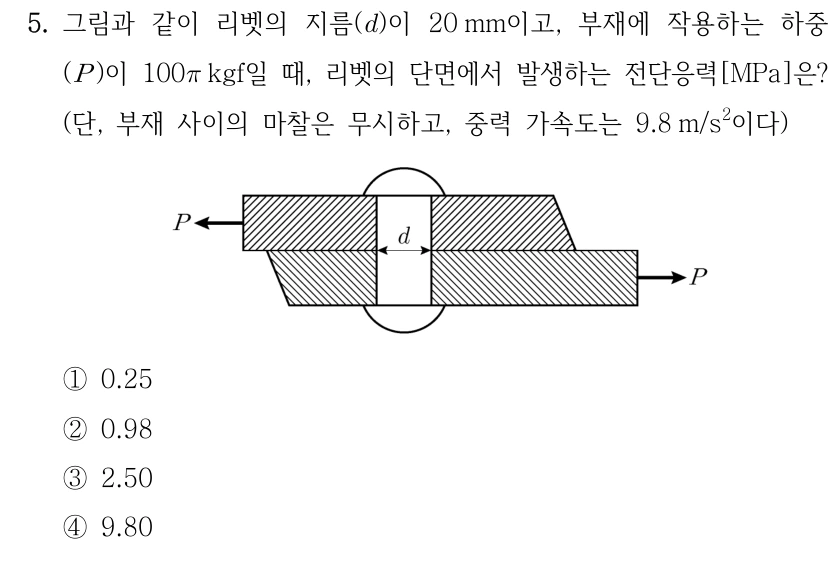

    5. 그림과 같이 리벳의 지름(d)이 20 mm이고, 부재에 작용하는 하중(P)이 100π kgf일 때, 리벳의 단면에서 발생하는 전단응력[MPa]은? (단, 부재 사이의 마찰은 무시하고, 중력 가속도는 9.8 m/s²이다) 그림은 두 부재가 겹쳐진 부분을 하나의 리벳으로 연결한 단면도이다. 위쪽 부재에는 왼쪽으로 P, 아래쪽 부재에는 오른쪽으로 P가 작용하며 리벳의 지름에 d가 표시되어 있다. ①0.25 ②0.98 ③2.50 ④9.80.
  6. 066번 원문 시험지

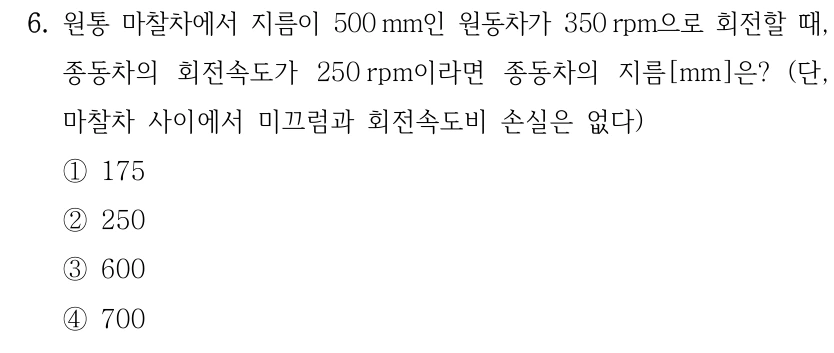

    6. 원통 마찰차에서 지름이 500 mm인 원동차가 350 rpm으로 회전할 때, 종동차의 회전속도가 250 rpm이라면 종동차의 지름[mm]은? (단, 마찰차 사이에서 미끄럼과 회전속도비 손실은 없다) ①175 ②250 ③600 ④700
  7. 077번 원문 시험지

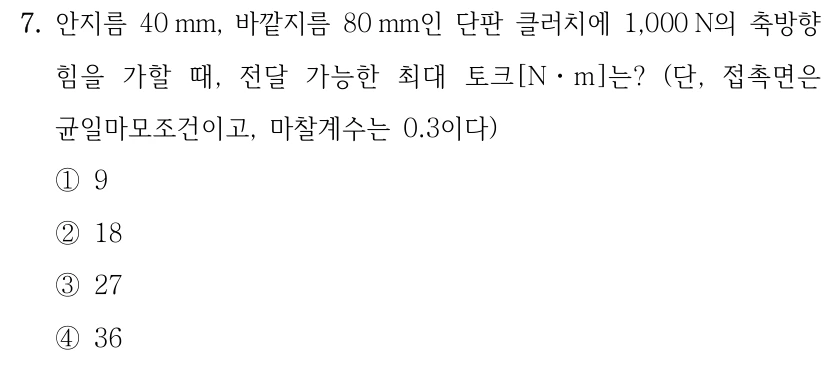

    7. 안지름 40 mm, 바깥지름 80 mm인 단판 클러치에 1,000 N의 축방향 힘을 가할 때, 전달 가능한 최대 토크[Nㆍm]는? (단, 접촉면은 균일마모조건이고, 마찰계수는 0.3이다) ①9 ②18 ③27 ④36
  8. 088번 원문 시험지

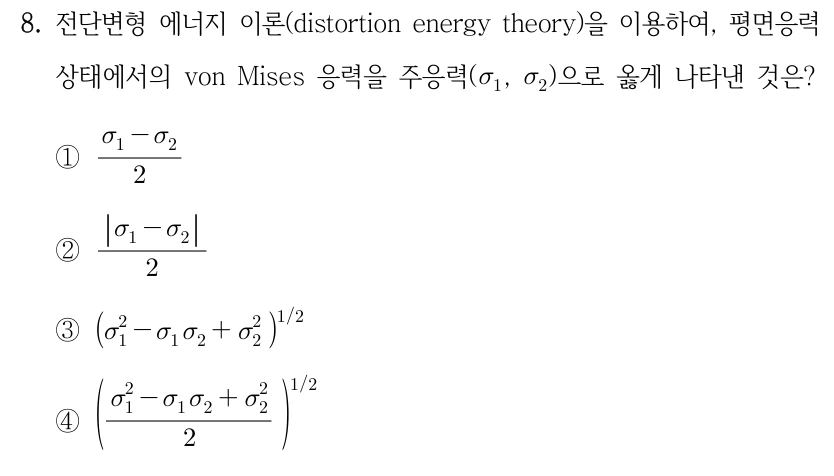

    8. 전단변형 에너지 이론(distortion energy theory)을 이용하여, 평면응력 상태에서의 von Mises 응력을 주응력(σ₁, σ₂)으로 옳게 나타낸 것은? ①(σ₁−σ₂)/2 ②|σ₁−σ₂|/2 ③(σ₁²−σ₁σ₂+σ₂²)^(1/2) ④((σ₁²−σ₁σ₂+σ₂²)/2)^(1/2).
  9. 099번 원문 시험지

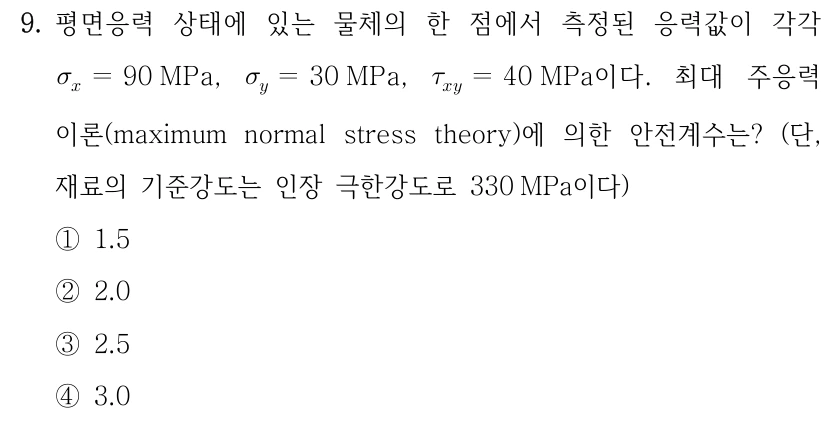

    9. 평면응력 상태에 있는 물체의 한 점에서 측정된 응력값이 각각 σₓ=90 MPa, σᵧ=30 MPa, τₓᵧ=40 MPa이다. 최대 주응력 이론(maximum normal stress theory)에 의한 안전계수는? (단, 재료의 기준강도는 인장 극한강도로 330 MPa이다) ①1.5 ②2.0 ③2.5 ④3.0.
  10. 1010번 원문 시험지

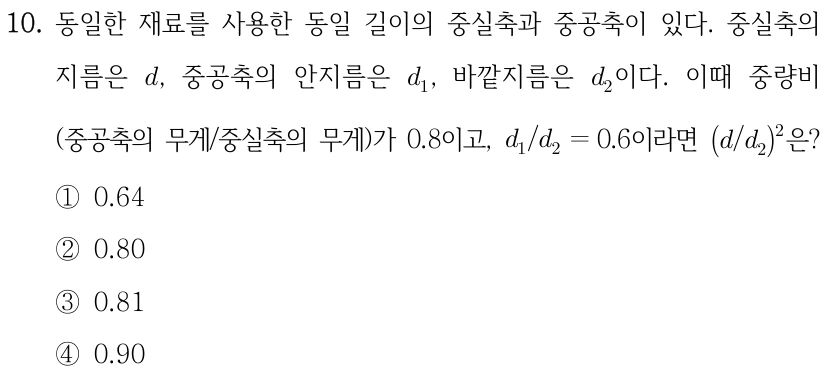

    10. 동일한 재료를 사용한 동일 길이의 중실축과 중공축이 있다. 중실축의 지름은 d, 중공축의 안지름은 d₁, 바깥지름은 d₂이다. 이때 중량비(중공축의 무게/중실축의 무게)가 0.8이고, d₁/d₂=0.6이라면 (d/d₂)²은? ①0.64 ②0.80 ③0.81 ④0.90.
  11. 1111번 원문 시험지

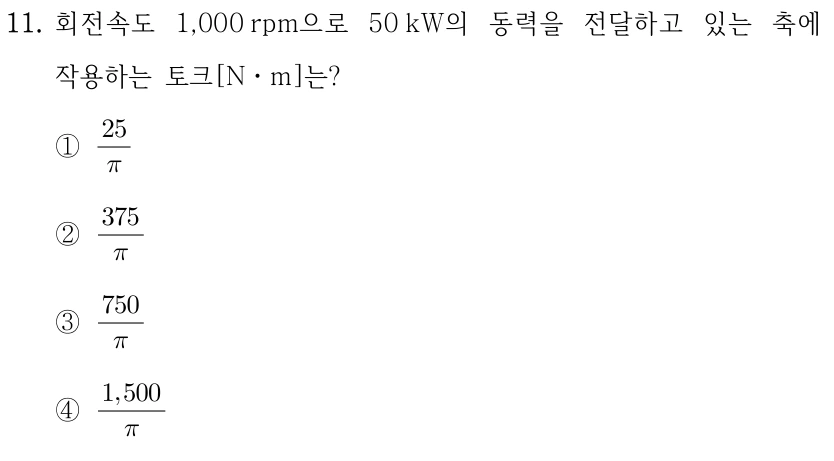

    11. 회전속도 1,000 rpm으로 50 kW의 동력을 전달하고 있는 축에 작용하는 토크[N·m]는? ①25/π ②375/π ③750/π ④1,500/π.
  12. 1212번 원문 시험지

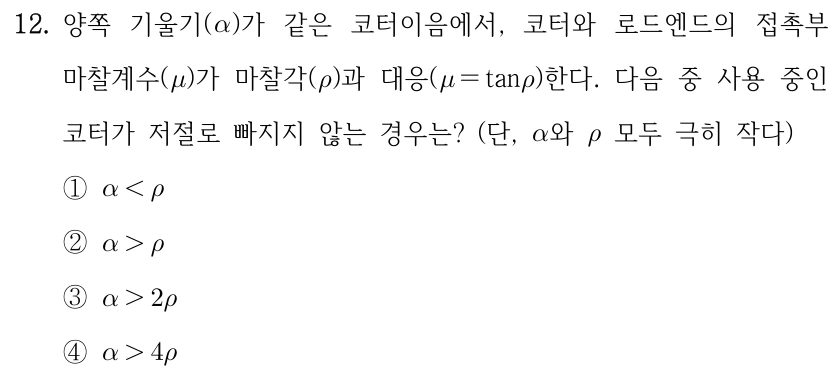

    12. 양쪽 기울기(α)가 같은 코터이음에서, 코터와 로드엔드의 접촉부 마찰계수(μ)가 마찰각(ρ)과 대응(μ=tanρ)한다. 다음 중 사용 중인 코터가 저절로 빠지지 않는 경우는? (단, α와 ρ 모두 극히 작다) ①α<ρ ②α>ρ ③α>2ρ ④α>4ρ.
  13. 1313번 원문 시험지

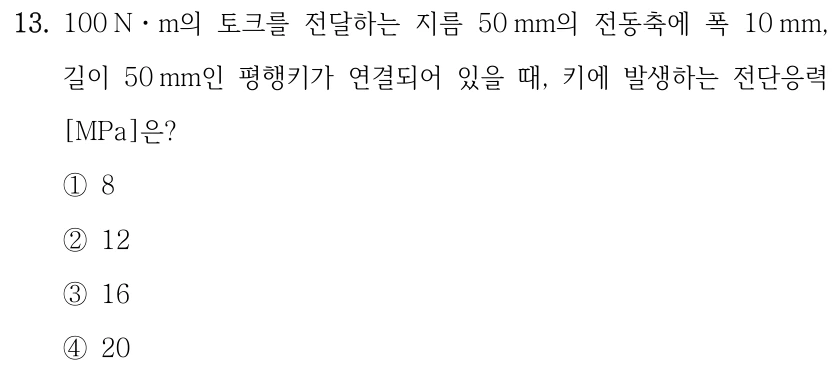

    13. 100 Nㆍm의 토크를 전달하는 지름 50 mm의 전동축에 폭 10 mm, 길이 50 mm인 평행키가 연결되어 있을 때, 키에 발생하는 전단응력 [MPa]은? ①8 ②12 ③16 ④20
  14. 1414번 원문 시험지

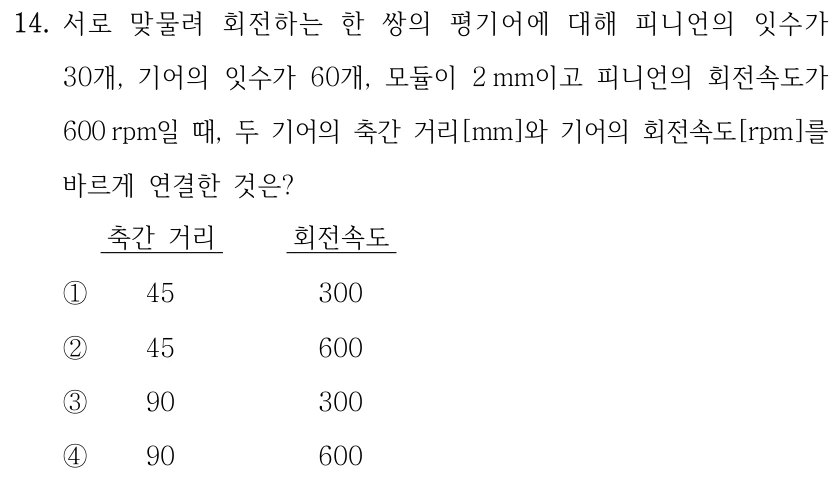

    14. 서로 맞물려 회전하는 한 쌍의 평기어에 대해 피니언의 잇수가 30개, 기어의 잇수가 60개, 모듈이 2 mm이고 피니언의 회전속도가 600 rpm일 때, 두 기어의 축간 거리[mm]와 기어의 회전속도[rpm]를 바르게 연결한 것은? 표의 순서는 축간 거리, 회전속도이다. ①45,300 ②45,600 ③90,300 ④90,600.
  15. 1515번 원문 시험지

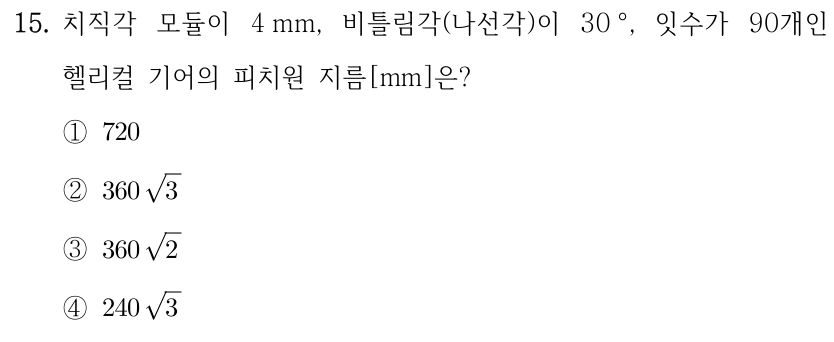

    15. 치직각 모듈이 4 mm, 비틀림각(나선각)이 30°, 잇수가 90개인 헬리컬 기어의 피치원 지름[mm]은? ①720 ②360√3 ③360√2 ④240√3.
  16. 1616번 원문 시험지

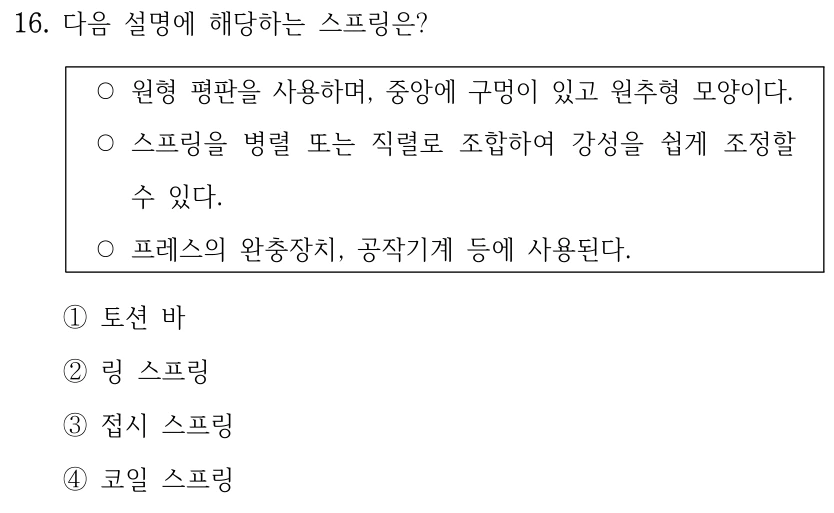

    16. 다음 설명에 해당하는 스프링은? ○원형 평판을 사용하며, 중앙에 구멍이 있고 원추형 모양이다. ○스프링을 병렬 또는 직렬로 조합하여 강성을 쉽게 조정할 수 있다. ○프레스의 완충장치, 공작기계 등에 사용된다. ①토션 바 ②링 스프링 ③접시 스프링 ④코일 스프링
  17. 1717번 원문 시험지

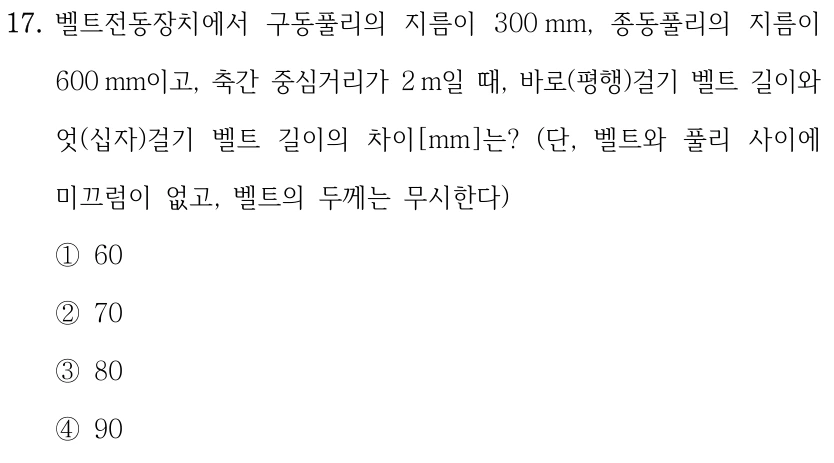

    17. 벨트전동장치에서 구동풀리의 지름이 300 mm, 종동풀리의 지름이 600 mm이고, 축간 중심거리가 2 m일 때, 바로(평행)걸기 벨트 길이와 엇(십자)걸기 벨트 길이의 차이[mm]는? (단, 벨트와 풀리 사이에 미끄럼이 없고, 벨트의 두께는 무시한다) ①60 ②70 ③80 ④90
  18. 1818번 원문 시험지

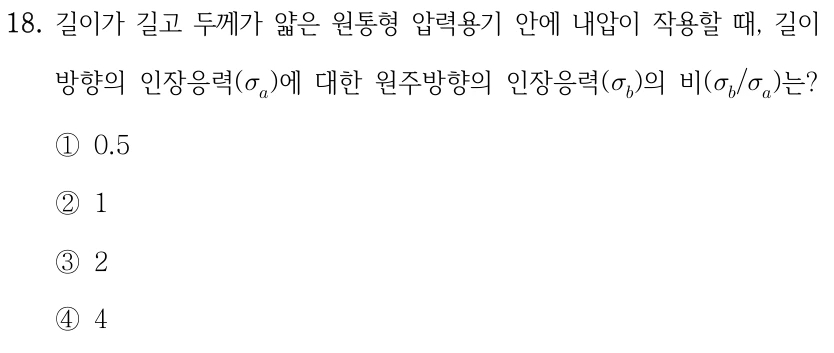

    18. 길이가 길고 두께가 얇은 원통형 압력용기 안에 내압이 작용할 때, 길이방향의 인장응력(σₐ)에 대한 원주방향의 인장응력(σᵦ)의 비(σᵦ/σₐ)는? ①0.5 ②1 ③2 ④4.
  19. 1919번 원문 시험지

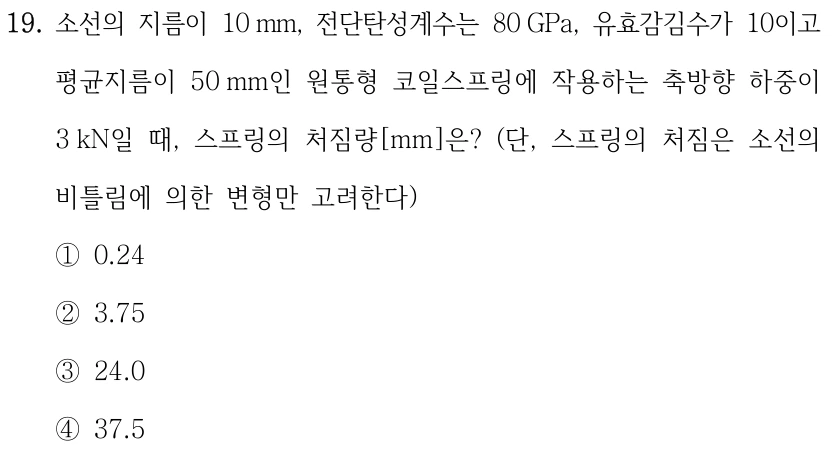

    19. 소선의 지름이 10 mm, 전단탄성계수는 80 GPa, 유효감김수가 10이고 평균지름이 50 mm인 원통형 코일스프링에 작용하는 축방향 하중이 3 kN일 때, 스프링의 처짐량[mm]은? (단, 스프링의 처짐은 소선의 비틀림에 의한 변형만 고려한다) ①0.24 ②3.75 ③24.0 ④37.5
  20. 2020번 원문 시험지

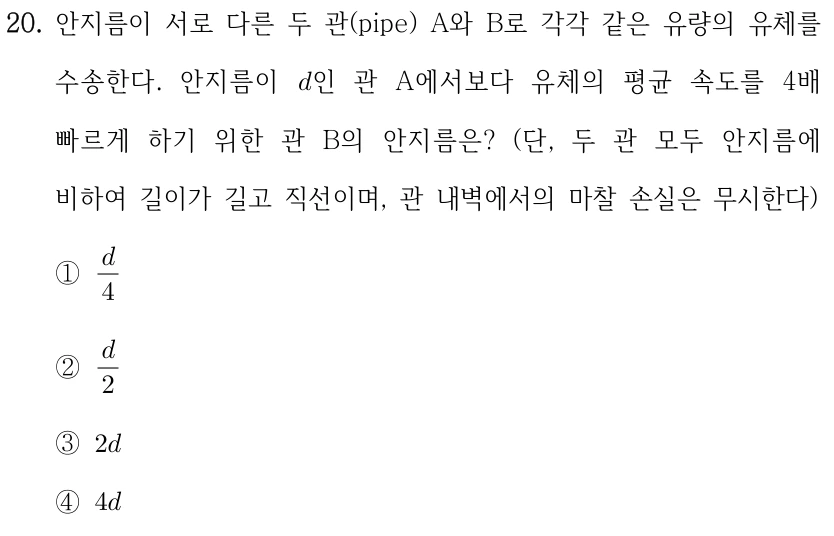

    20. 안지름이 서로 다른 두 관(pipe) A와 B로 각각 같은 유량의 유체를 수송한다. 안지름이 d인 관 A에서보다 유체의 평균 속도를 4배 빠르게 하기 위한 관 B의 안지름은? (단, 두 관 모두 안지름에 비하여 길이가 길고 직선이며, 관 내벽에서의 마찰 손실은 무시한다) ①d/4 ②d/2 ③2d ④4d.
