2026년 국가직 9급 전기이론 기출 풀기

2026 국가직 9급 전기이론 기출 20문제를 CBT로 풀고 자동 채점, 문항별 정답, 합격선 정보를 확인하세요.

문항
20문제
권장 시간
22분
채점
100점 환산

2026년 4월 4일 시행한 가책형 20문항입니다. 정답은 4월 13일 공개된 공식 최종정답을 따릅니다. 전압·전류원, RLC 회로, 점전하, 유전체, 주기파형, 결합 인덕터와 Δ·Y결선 문제의 원문 그림·수식을 제공합니다. 문항별 수치와 계산 조건은 당시 공식 시험지를 따릅니다. 22분은 당시 전체 시험시간 110분을 5과목으로 나눈 연습 기준이며 실제 과목별 제한시간이나 2027년 문제 수를 뜻하지 않습니다.

풀이 진행 0 / 20
  1. 011번 원문 시험지

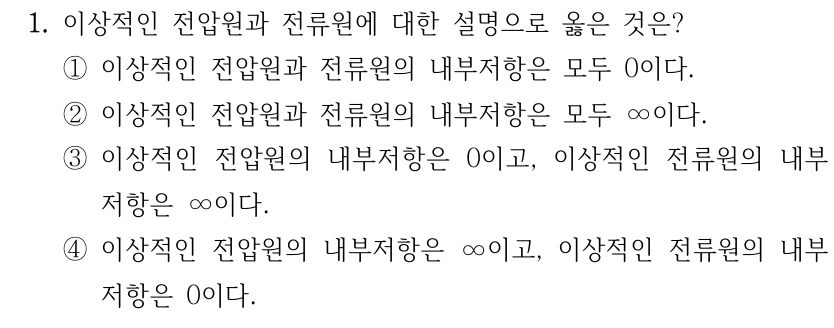

    1. 이상적인 전압원과 전류원에 대한 설명으로 옳은 것은? ①이상적인 전압원과 전류원의 내부저항은 모두 0이다. ②이상적인 전압원과 전류원의 내부저항은 모두 ∞이다. ③이상적인 전압원의 내부저항은 0이고, 이상적인 전류원의 내부 저항은 ∞이다. ④이상적인 전압원의 내부저항은 ∞이고, 이상적인 전류원의 내부 저항은 0이다.
  2. 022번 원문 시험지

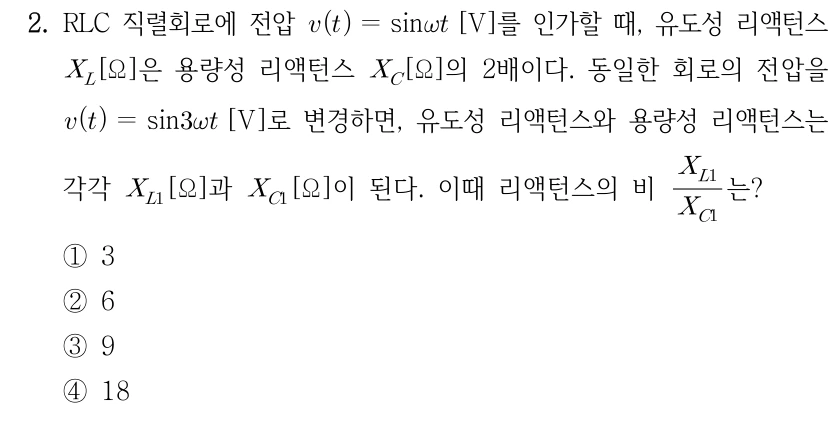

    2. RLC 직렬회로에 전압 v(t) = sin(ωt) [V]를 인가할 때 유도성 리액턴스 X_L [Ω]은 용량성 리액턴스 X_C [Ω]의 2배이다. 동일한 회로의 전압을 v(t) = sin(3ωt) [V]로 변경하면 각각 X_L1과 X_C1이 된다. 리액턴스의 비 X_L1/X_C1은? ① 3 ② 6 ③ 9 ④ 18
  3. 033번 원문 시험지

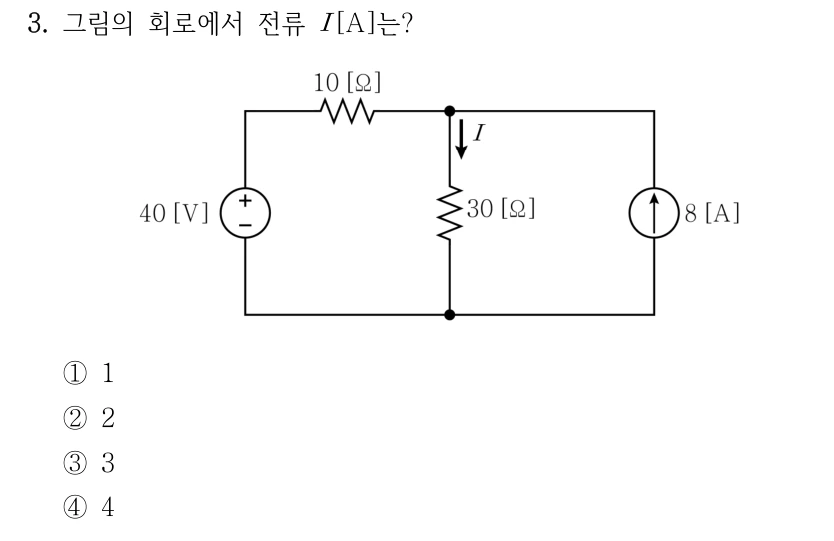

    3. 그림의 회로에서 전류 I [A]는? 아래 공통 노드에서 왼쪽 40 V 전압원(위 +, 아래 -)과 위쪽 10 Ω 저항을 거쳐 상단 노드로 연결됩니다. 상단 노드와 아래 노드 사이 중앙에 30 Ω 저항이 있고 I는 아래 방향입니다. 오른쪽 8 A 전류원은 아래 노드에서 상단 노드로 향합니다. ① 1 ② 2 ③ 3 ④ 4
  4. 044번 원문 시험지

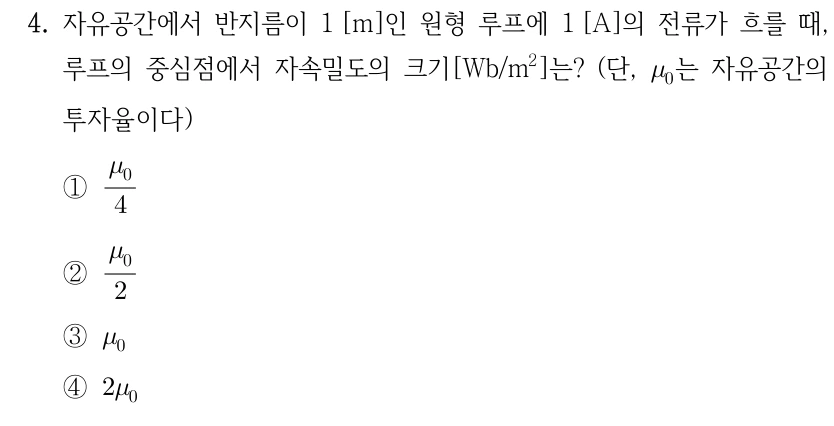

    4. 자유공간에서 반지름이 1 m인 원형 루프에 1 A의 전류가 흐를 때 중심점의 자속밀도 크기 [Wb/m²]는? μ₀는 자유공간의 투자율이다. ① μ₀/4 ② μ₀/2 ③ μ₀ ④ 2μ₀
  5. 055번 원문 시험지

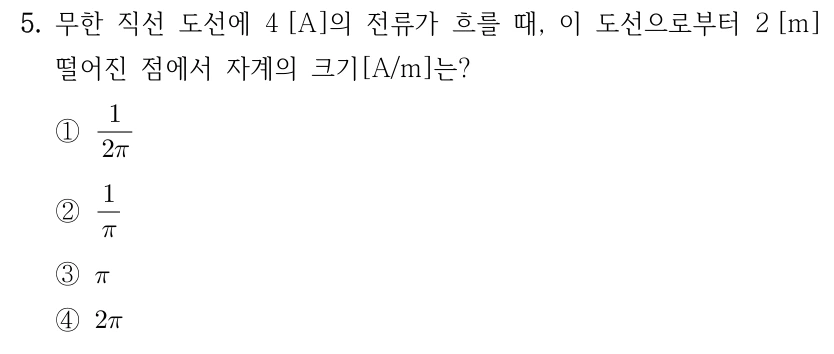

    5. 무한 직선 도선에 4 A의 전류가 흐를 때 도선으로부터 2 m 떨어진 점에서 자계의 크기 [A/m]는? ① 1/(2π) ② 1/π ③ π ④ 2π
  6. 066번 원문 시험지

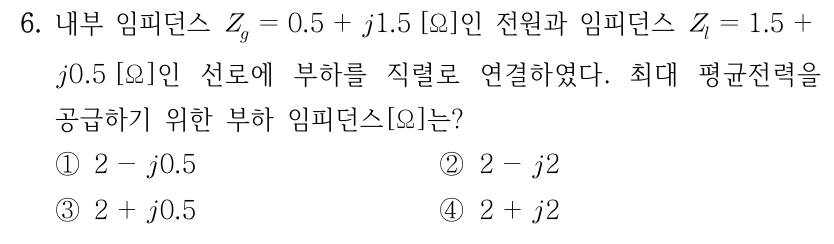

    6. 내부 임피던스 Z_g = 0.5 + j1.5 Ω인 전원과 임피던스 Z_l = 1.5 + j0.5 Ω인 선로에 부하를 직렬로 연결하였다. 최대 평균전력을 공급하기 위한 부하 임피던스 [Ω]는? ① 2 - j0.5 ② 2 - j2 ③ 2 + j0.5 ④ 2 + j2
  7. 077번 원문 시험지

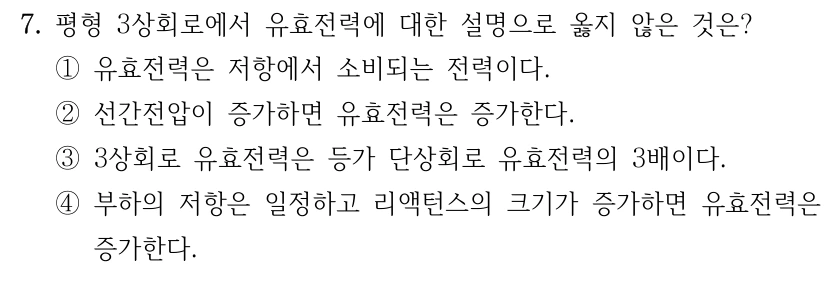

    7. 평형 3상회로에서 유효전력에 대한 설명으로 옳지 않은 것은? ①유효전력은 저항에서 소비되는 전력이다. ②선간전압이 증가하면 유효전력은 증가한다. ③3상회로 유효전력은 등가 단상회로 유효전력의 3배이다. ④부하의 저항은 일정하고 리액턴스의 크기가 증가하면 유효전력은 증가한다.
  8. 088번 원문 시험지

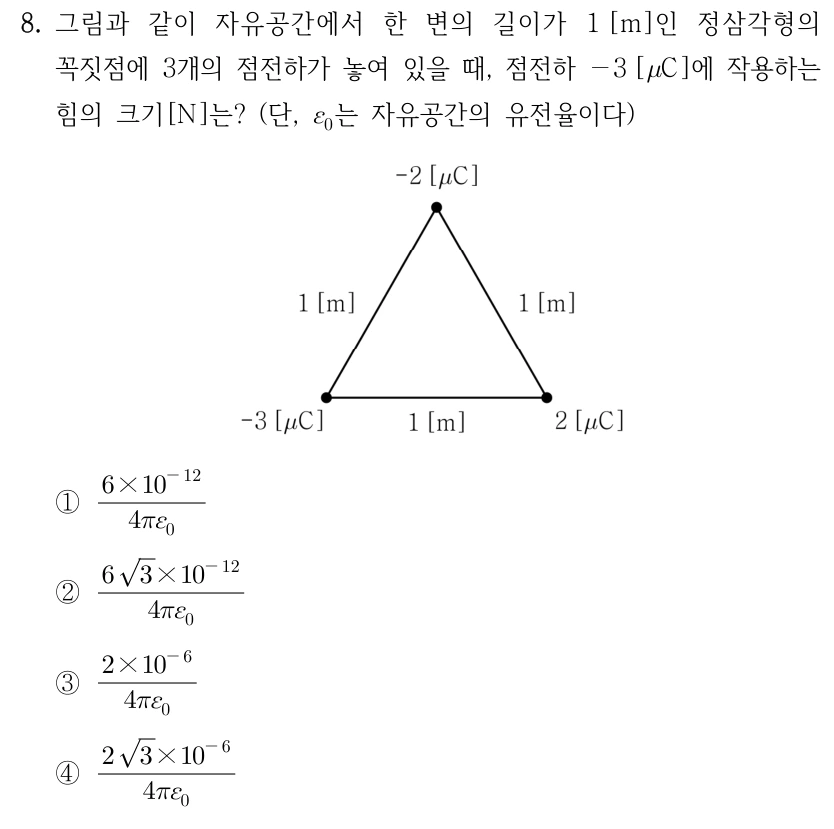

    8. 자유공간에서 한 변이 1 m인 정삼각형의 꼭짓점에 점전하 3개가 놓여 있을 때 -3 μC 점전하에 작용하는 힘의 크기 [N]는? ε₀는 자유공간의 유전율이다. 그림에서 위 꼭짓점은 -2 μC, 왼쪽 아래는 -3 μC, 오른쪽 아래는 +2 μC이며 모든 변은 1 m이다. ① (6×10⁻¹²)/(4πε₀) ② (6√3×10⁻¹²)/(4πε₀) ③ (2×10⁻⁶)/(4πε₀) ④ (2√3×10⁻⁶)/(4πε₀)
  9. 099번 원문 시험지

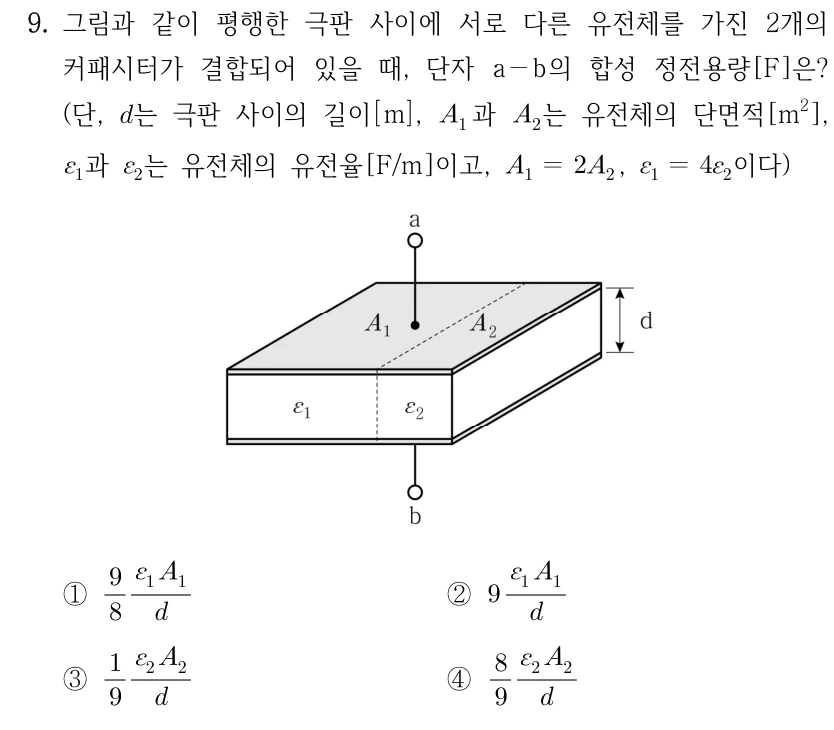

    9. 평행한 극판 사이에 서로 다른 유전체를 가진 커패시터 2개가 결합되어 있을 때 단자 a-b의 합성 정전용량 [F]은? d는 극판 사이 길이, A₁과 A₂는 유전체 단면적, ε₁과 ε₂는 유전율이며 A₁ = 2A₂, ε₁ = 4ε₂이다. 그림에서 같은 위·아래 극판 사이에 유전체 ε₁, 단면적 A₁인 왼쪽 구역과 유전체 ε₂, 단면적 A₂인 오른쪽 구역이 나란히 놓인다. 위 극판에 a, 아래 극판에 b가 연결되고 극판 간 거리는 d이다. ① (9/8)(ε₁A₁/d) ② 9(ε₁A₁/d) ③ (1/9)(ε₂A₂/d) ④ (8/9)(ε₂A₂/d)
  10. 1010번 원문 시험지

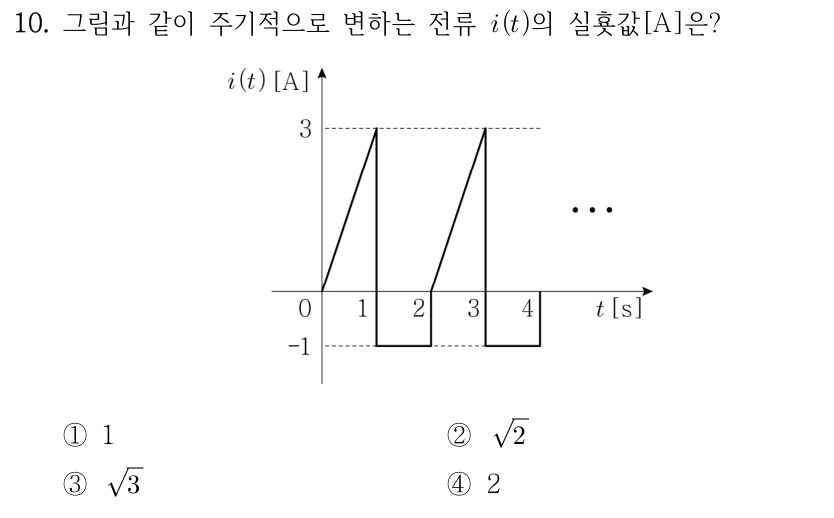

    10. 그림과 같이 주기적으로 변하는 전류 i(t)의 실횻값 [A]은? 세로축 i(t) [A], 가로축 t [s]이다. t=0에서 0 A로 시작하여 t=1 직전 3 A까지 직선으로 증가하고, t=1부터 2까지 -1 A이다. 같은 파형이 t=2부터 4까지 반복된다. ① 1 ② √2 ③ √3 ④ 2
  11. 1111번 원문 시험지

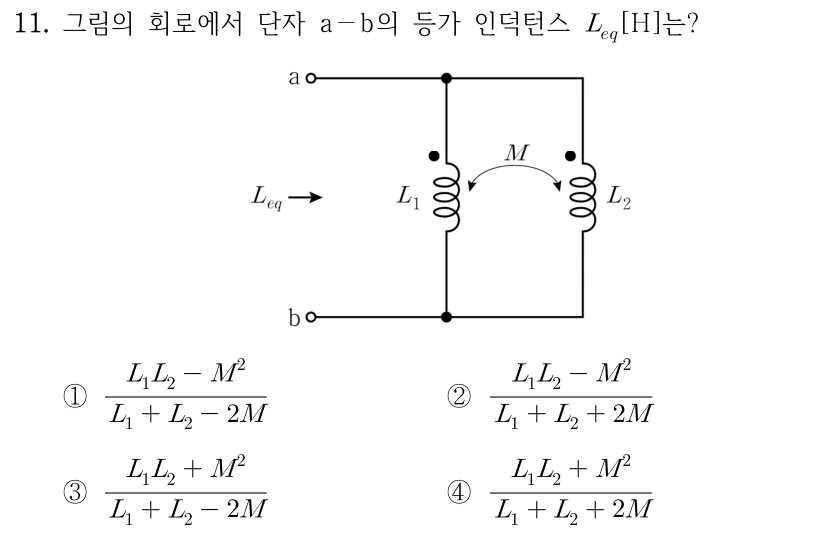

    11. 그림의 회로에서 단자 a-b의 등가 인덕턴스 L_eq [H]는? L₁과 L₂의 상단은 a와 같은 노드, 하단은 b와 같은 노드에 병렬 연결된다. 두 코일의 도트는 각각 상단에 있고 코일 사이 상호 인덕턴스 M이 표시되어 있다. ① (L₁L₂-M²)/(L₁+L₂-2M) ② (L₁L₂-M²)/(L₁+L₂+2M) ③ (L₁L₂+M²)/(L₁+L₂-2M) ④ (L₁L₂+M²)/(L₁+L₂+2M)
  12. 1212번 원문 시험지

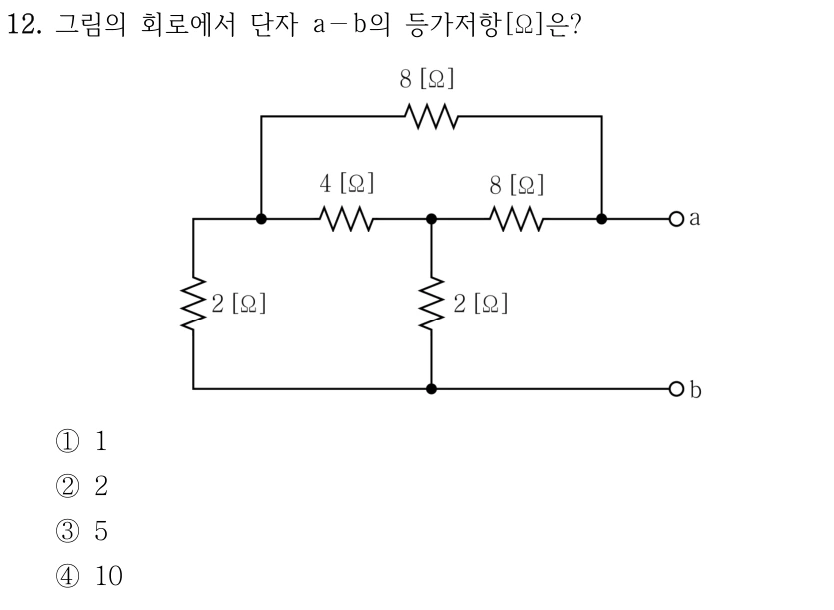

    12. 그림의 회로에서 단자 a-b의 등가저항 [Ω]은? 왼쪽 노드와 중앙 노드 사이는 4 Ω, 중앙 노드와 오른쪽 단자 a 사이는 8 Ω이다. 왼쪽 노드와 a 사이에는 위쪽 8 Ω 저항이 있다. 왼쪽 노드와 하단 b 사이, 중앙 노드와 b 사이에는 각각 2 Ω 저항이 연결된다. ① 1 ② 2 ③ 5 ④ 10
  13. 1313번 원문 시험지

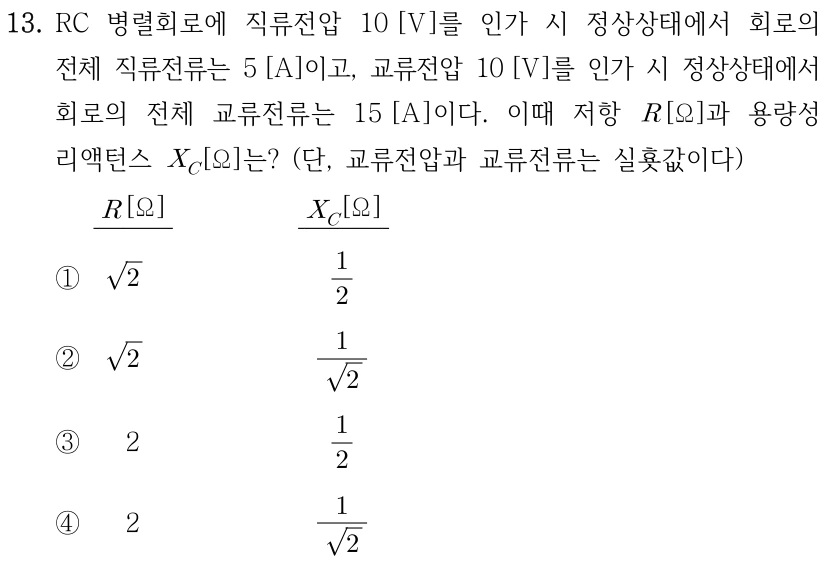

    13. RC 병렬회로에 직류전압 10 V를 인가 시 정상상태의 전체 직류전류는 5 A이고, 교류전압 10 V를 인가 시 전체 교류전류는 15 A이다. 저항 R [Ω]과 용량성 리액턴스 X_C [Ω]는? 교류전압과 교류전류는 실횻값이다. 선지의 열 순서는 R, X_C이다. ① √2, 1/2 ② √2, 1/√2 ③ 2, 1/2 ④ 2, 1/√2
  14. 1414번 원문 시험지

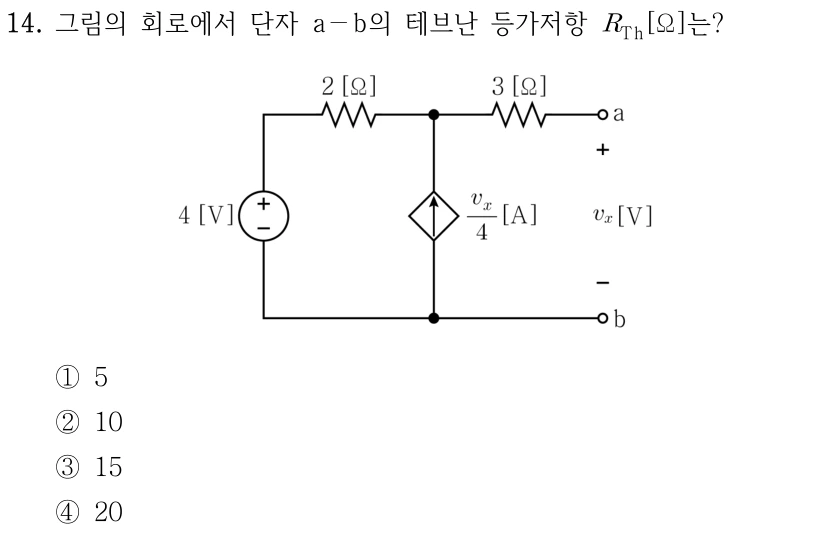

    14. 그림의 회로에서 단자 a-b의 테브난 등가저항 R_Th [Ω]는? 왼쪽 4 V 전압원은 위 +, 아래 -이며 위쪽 2 Ω 저항을 거쳐 중앙 상단 노드로 연결된다. 중앙 노드에서 오른쪽 3 Ω 저항을 거쳐 a로 연결된다. 중앙 노드와 아래 공통 노드 사이 종속 전류원은 v_x/4 A로 위쪽을 향한다. 아래 공통 노드는 b이며 출력전압 v_x는 a가 +, b가 -이다. ① 5 ② 10 ③ 15 ④ 20
  15. 1515번 원문 시험지

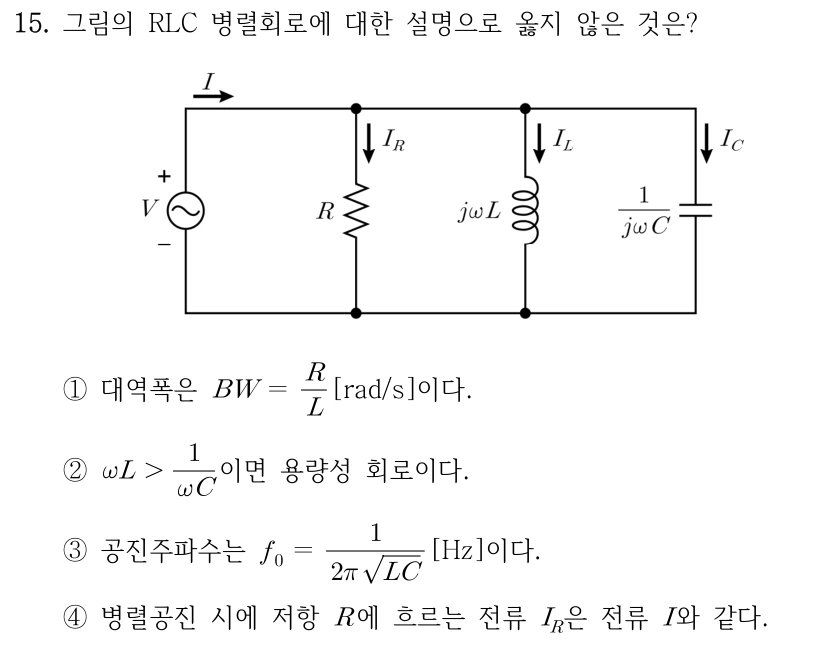

    15. 그림의 RLC 병렬회로에 대한 설명으로 옳지 않은 것은? 전압원 V의 위 +와 아래 - 사이에 저항 R, 유도성 임피던스 jωL, 용량성 임피던스 1/(jωC)가 각각 병렬 연결된다. 위쪽 입력 전류 I는 오른쪽, 분기 전류 I_R·I_L·I_C는 아래 방향이다. ① 대역폭 BW = R/L [rad/s]이다. ② ωL > 1/(ωC)이면 용량성 회로이다. ③ 공진주파수 f₀ = 1/(2π√(LC)) [Hz]이다. ④ 병렬공진 시 저항 R의 전류 I_R은 전류 I와 같다.
  16. 1616번 원문 시험지

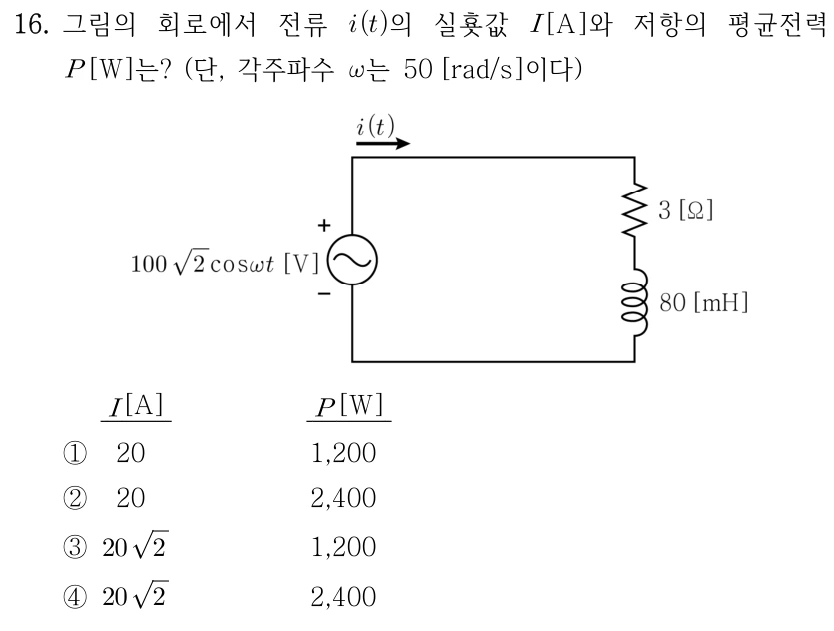

    16. 그림의 회로에서 전류 i(t)의 실횻값 I [A]와 저항의 평균전력 P [W]는? 각주파수 ω는 50 rad/s이다. 전압원 100√2 cos(ωt) V와 3 Ω 저항 및 80 mH 인덕터가 직렬 연결된다. 전압원의 위쪽이 +, 아래쪽이 -이고 i(t)는 위쪽 가지에서 오른쪽을 향한다. 선지의 열 순서는 I, P이다. ① 20, 1200 ② 20, 2400 ③ 20√2, 1200 ④ 20√2, 2400
  17. 1717번 원문 시험지

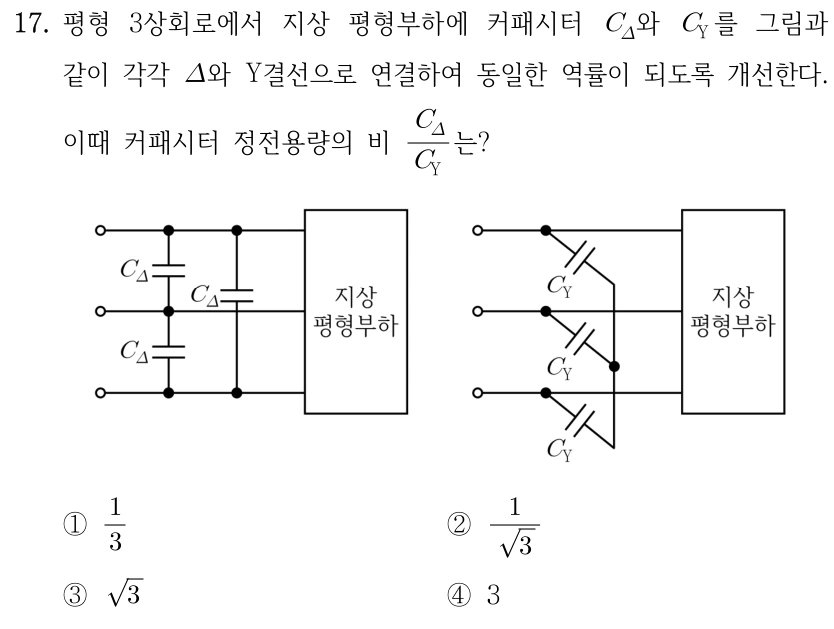

    17. 평형 3상회로에서 지상 평형부하에 커패시터 C_Δ와 C_Y를 각각 Δ와 Y결선으로 연결하여 동일한 역률이 되도록 개선한다. 커패시터 정전용량의 비 C_Δ/C_Y는? 왼쪽 그림은 각 선 사이에 C_Δ가 연결된 델타 구성이고, 오른쪽 그림은 각 선에서 공통 중심점으로 C_Y가 연결된 Y 구성이다. ① 1/3 ② 1/√3 ③ √3 ④ 3
  18. 1818번 원문 시험지

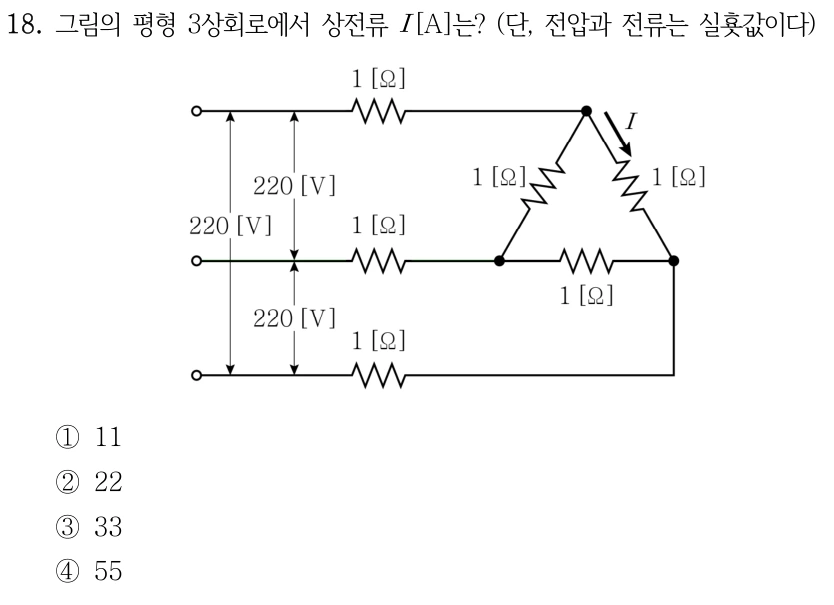

    18. 그림의 평형 3상회로에서 상전류 I [A]는? 전압과 전류는 실횻값이다. 세 입력 선간전압은 각각 220 V이며 세 선에는 각각 1 Ω 저항이 직렬 연결된다. 오른쪽에는 각 변이 1 Ω 저항인 Δ결선 부하가 있다. I는 Δ 부하의 위 꼭짓점에서 오른쪽 아래 꼭짓점으로 흐르는 전류이다. ① 11 ② 22 ③ 33 ④ 55
  19. 1919번 원문 시험지

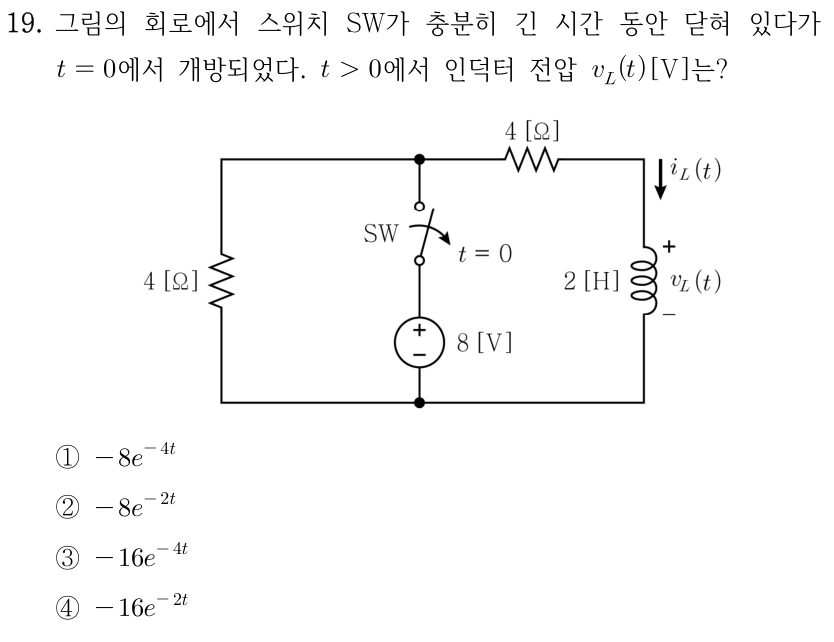

    19. 그림의 회로에서 SW가 충분히 긴 시간 닫혀 있다가 t=0에서 개방되었다. t>0에서 인덕터 전압 v_L(t) [V]는? 왼쪽 가지는 4 Ω 저항, 중앙 가지는 SW와 8 V 전압원(위 +, 아래 -)이 직렬 연결된다. 오른쪽 가지는 위쪽 4 Ω 저항과 2 H 인덕터가 직렬 연결된다. 세 가지는 위·아래 노드를 공유하며 i_L은 인덕터에서 아래 방향, v_L은 위 +와 아래 -이다. ① -8e^(-4t) ② -8e^(-2t) ③ -16e^(-4t) ④ -16e^(-2t)
  20. 2020번 원문 시험지

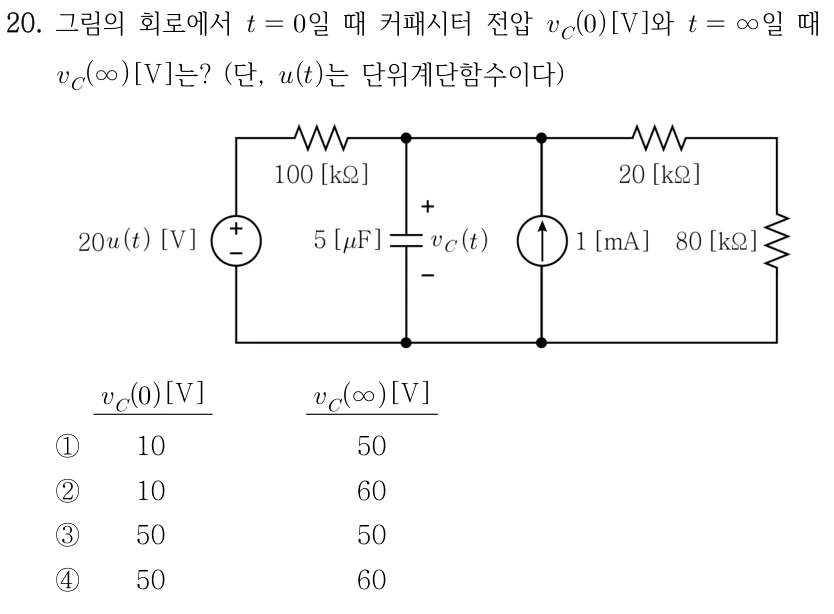

    20. 그림의 회로에서 t=0의 커패시터 전압 v_C(0) [V]와 t=∞의 v_C(∞) [V]는? u(t)는 단위계단함수이다. 왼쪽 전압원 20u(t) V(위 +, 아래 -)에서 100 kΩ 저항을 거쳐 중앙 상단 노드로 연결된다. 중앙 노드와 아래 공통선 사이에 5 μF 커패시터와 위 방향 1 mA 전류원이 병렬 연결된다. 중앙 노드에서 오른쪽 20 kΩ 저항과 80 kΩ 저항이 직렬로 아래 공통선에 연결된다. v_C는 커패시터 위 +, 아래 -이다. 선지의 열 순서는 v_C(0), v_C(∞)이다. ① 10, 50 ② 10, 60 ③ 50, 50 ④ 50, 60
문항을 선택한 뒤 채점하세요

채점 후 선택한 답·정답과 해설을 문항별로 확인할 수 있습니다.

공식 원문 확인

국가공무원 채용시스템의 공개 시험문제와 최종정답을 기준으로 구성했습니다. 시험일 2026-04-04 · 검증일 2026-10-14

공식 시험문제 공지 확인하기 · 공식 최종정답 확인하기
