2026년 국가직 9급 전기기기 기출 풀기

2026 국가직 9급 전기기기 기출 20문제를 CBT로 풀고 자동 채점, 문항별 정답, 합격선 정보를 확인하세요.

문항
20문제
권장 시간
22분
채점
100점 환산

2026년 4월 4일 시행한 가책형 20문항입니다. 정답은 4월 13일 공개된 공식 최종정답을 따릅니다. 직류전동기·NEMA 특성 그래프, 반도체 기호, 승압 컨버터 회로와 분수·루트 수식을 원문 이미지로 제공합니다. 문항별 수치와 계산 조건은 당시 공식 시험지를 따릅니다. 22분은 당시 전체 시험시간 110분을 5과목으로 나눈 연습 기준이며 실제 과목별 제한시간이나 2027년 문제 수를 뜻하지 않습니다.

풀이 진행 0 / 20
  1. 011번 원문 시험지

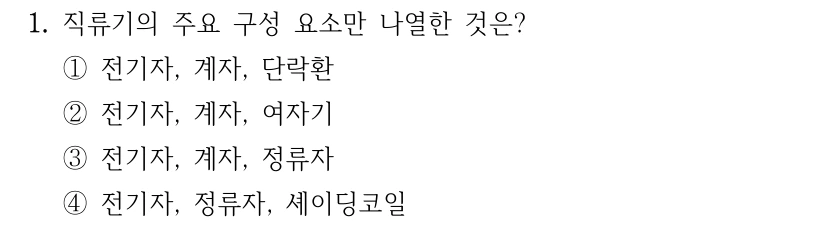

    1. 직류기의 주요 구성 요소만 나열한 것은? ①전기자, 계자, 단락환 ②전기자, 계자, 여자기 ③전기자, 계자, 정류자 ④전기자, 정류자, 셰이딩코일
  2. 022번 원문 시험지

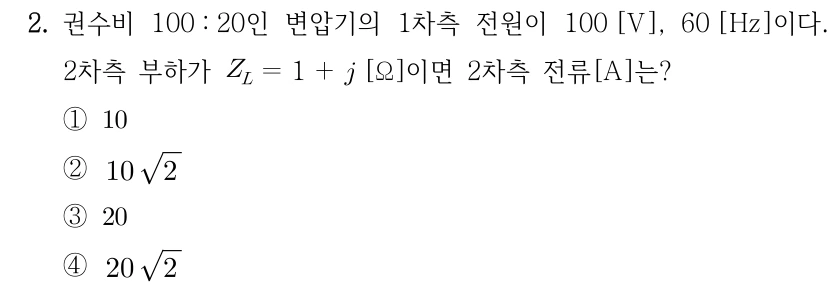

    2. 권수비 100 : 20인 변압기의 1차측 전원이 100 [V], 60 [Hz]이다. 2차측 부하가 Z_L = 1 + j [Ω]이면 2차측 전류 [A]는? ① 10 ② 10√2 ③ 20 ④ 20√2
  3. 033번 원문 시험지

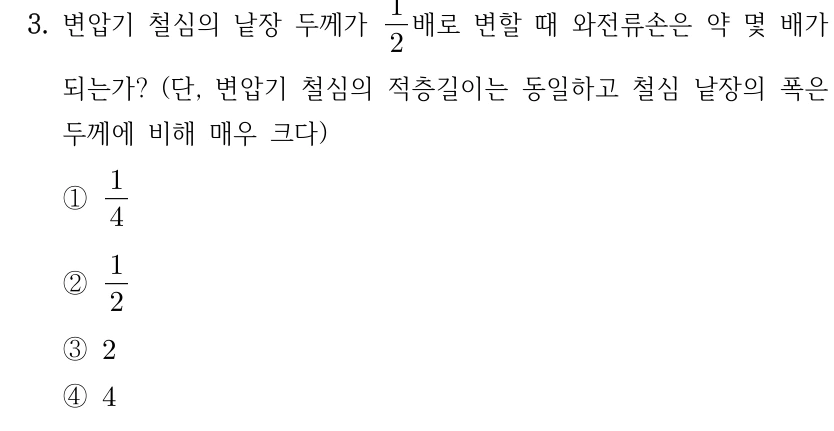

    3. 변압기 철심의 낱장 두께가 1/2배로 변할 때 와전류손은 약 몇 배가 되는가? (단, 변압기 철심의 적층길이는 동일하고 철심 낱장의 폭은 두께에 비해 매우 크다) ① 1/4 ② 1/2 ③ 2 ④ 4
  4. 044번 원문 시험지

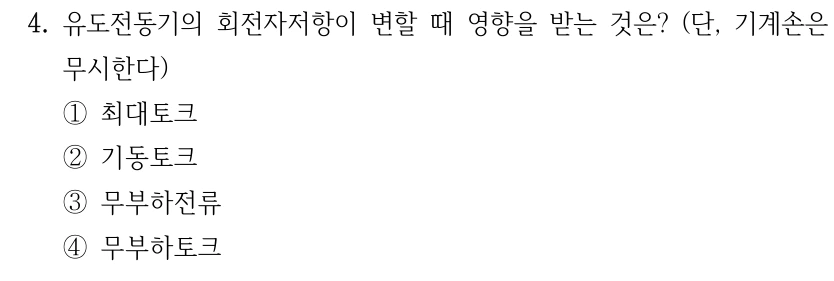

    4. 유도전동기의 회전자저항이 변할 때 영향을 받는 것은? (단, 기계손은 무시한다) ①최대토크 ②기동토크 ③무부하전류 ④무부하토크
  5. 055번 원문 시험지

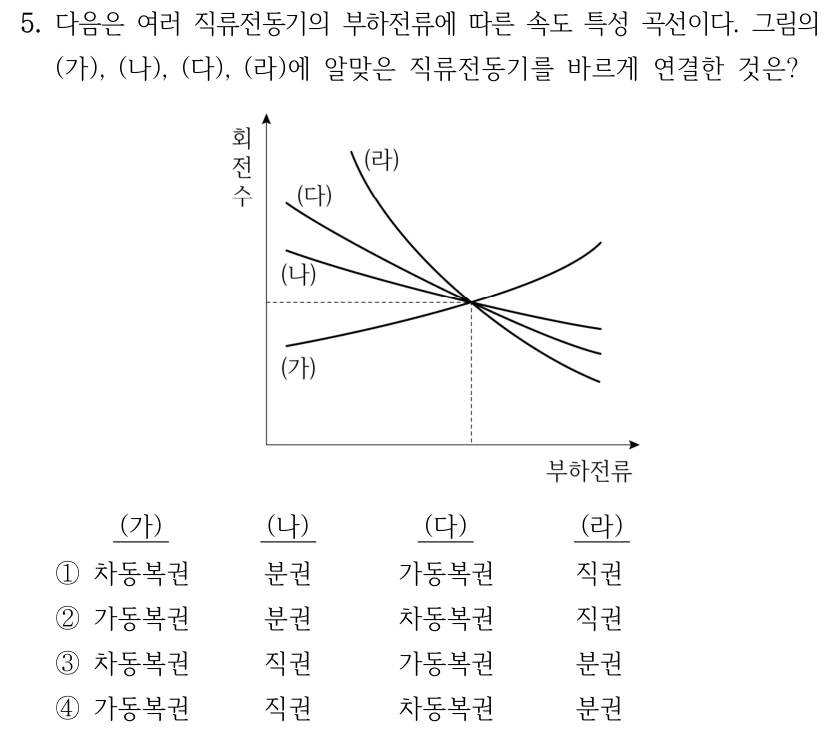

    5. 다음은 여러 직류전동기의 부하전류에 따른 속도 특성 곡선이다. 그림의 (가), (나), (다), (라)에 알맞은 직류전동기를 바르게 연결한 것은? (가) (나) (다) (라) ①차동복권 분권 가동복권 직권 ②가동복권 분권 차동복권 직권 ③차동복권 직권 가동복권 분권 ④가동복권 직권 차동복권 분권 세로축은 회전수, 가로축은 부하전류입니다. (가)는 오른쪽으로 올라가며, (나)는 완만하게, (다)는 더 가파르게, (라)는 곡선 형태로 내려가고 네 곡선은 중간 위치에서 만납니다. 선지의 열 순서는 (가), (나), (다), (라)입니다.
  6. 066번 원문 시험지

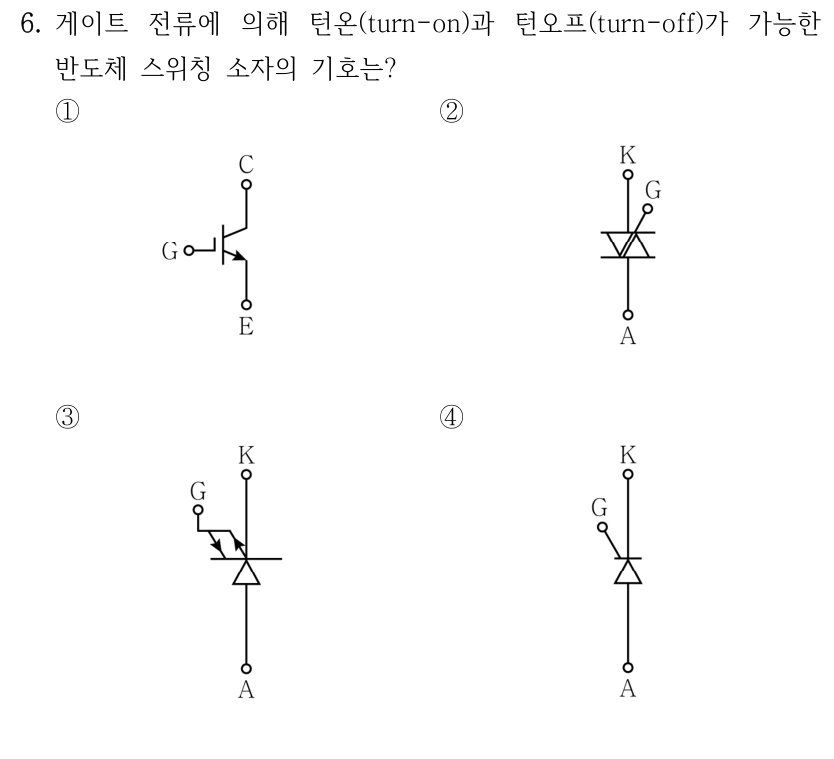

    6. 게이트 전류에 의해 턴온(turn-on)과 턴오프(turn-off)가 가능한 반도체 스위칭 소자의 기호는? ① ② ③ ④ 선지별 반도체 기호가 원문 그림으로 제시됩니다. ①은 C·E와 왼쪽 G 단자, ②는 위 K·아래 A와 오른쪽 G 단자, ③은 위 K·아래 A와 왼쪽 G의 화살표 표시, ④는 위 K·아래 A와 왼쪽 G 단자를 비교하세요.
  7. 077번 원문 시험지

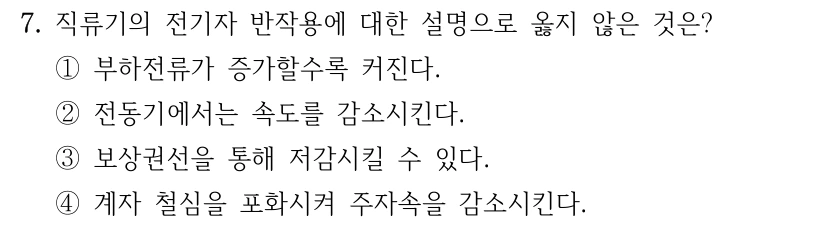

    7. 직류기의 전기자 반작용에 대한 설명으로 옳지 않은 것은? ①부하전류가 증가할수록 커진다. ②전동기에서는 속도를 감소시킨다. ③보상권선을 통해 저감시킬 수 있다. ④계자 철심을 포화시켜 주자속을 감소시킨다.
  8. 088번 원문 시험지

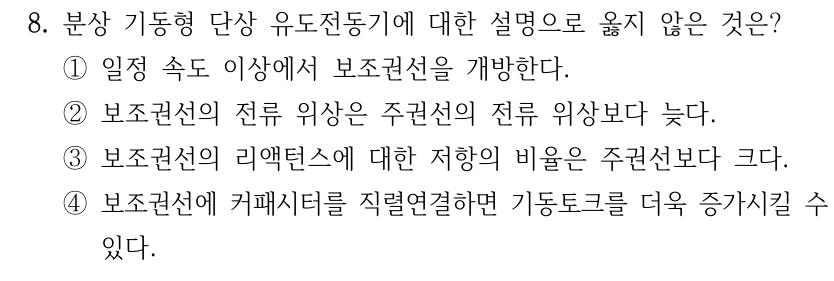

    8. 분상 기동형 단상 유도전동기에 대한 설명으로 옳지 않은 것은? ①일정 속도 이상에서 보조권선을 개방한다. ②보조권선의 전류 위상은 주권선의 전류 위상보다 늦다. ③보조권선의 리액턴스에 대한 저항의 비율은 주권선보다 크다. ④보조권선에 커패시터를 직렬연결하면 기동토크를 더욱 증가시킬 수 있다.
  9. 099번 원문 시험지

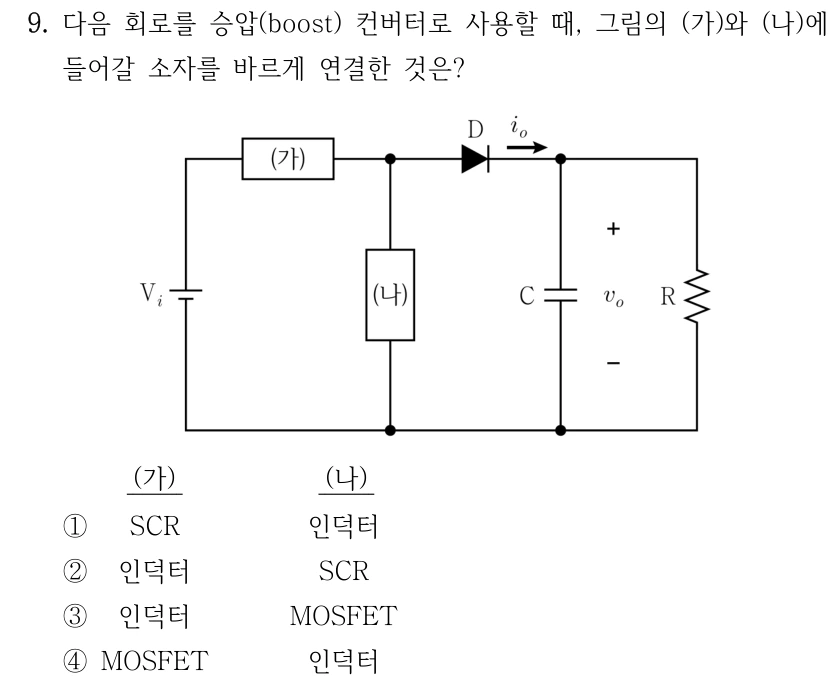

    9. 다음 회로를 승압(boost) 컨버터로 사용할 때, 그림의 (가)와 (나)에 들어갈 소자를 바르게 연결한 것은? (가) (나) ① SCR 인덕터 ② 인덕터 SCR ③ 인덕터 MOSFET ④MOSFET 인덕터 입력 전원 Vi에서 위쪽 가지의 (가)를 지나 분기점과 다이오드 D로 연결됩니다. (나)는 다이오드 앞 분기점과 아래 공통선 사이에 있습니다. 오른쪽 출력에는 커패시터 C와 저항 R이 병렬로 연결되며 출력전압 vo의 위쪽은 +, 아래쪽은 -입니다. 선지의 열 순서는 (가), (나)입니다.
  10. 1010번 원문 시험지

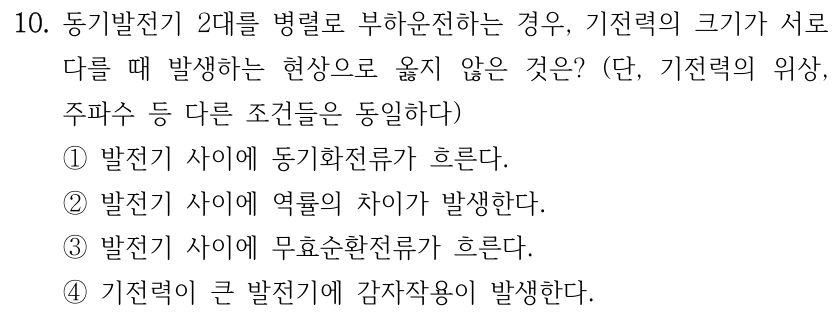

    10. 동기발전기 2대를 병렬로 부하운전하는 경우, 기전력의 크기가 서로 다를 때 발생하는 현상으로 옳지 않은 것은? (단, 기전력의 위상, 주파수 등 다른 조건들은 동일하다) ①발전기 사이에 동기화전류가 흐른다. ②발전기 사이에 역률의 차이가 발생한다. ③발전기 사이에 무효순환전류가 흐른다. ④기전력이 큰 발전기에 감자작용이 발생한다.
  11. 1111번 원문 시험지

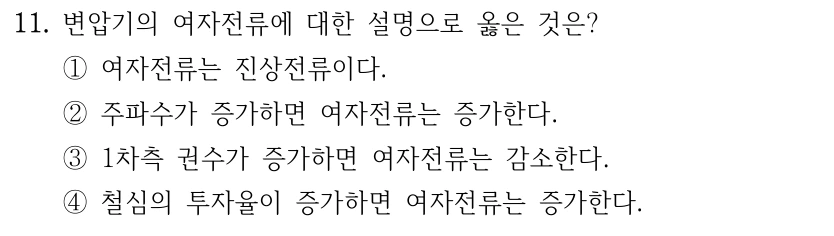

    11. 변압기의 여자전류에 대한 설명으로 옳은 것은? ①여자전류는 진상전류이다. ②주파수가 증가하면 여자전류는 증가한다. ③1차측 권수가 증가하면 여자전류는 감소한다. ④철심의 투자율이 증가하면 여자전류는 증가한다.
  12. 1212번 원문 시험지

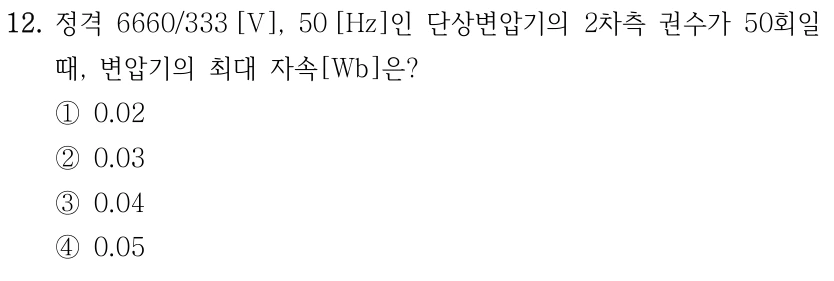

    12. 정격 6660/333 [V], 50 [Hz]인 단상변압기의 2차측 권수가 50회일 때, 변압기의 최대 자속[Wb]은? ①0.02 ②0.03 ③0.04 ④0.05
  13. 1313번 원문 시험지

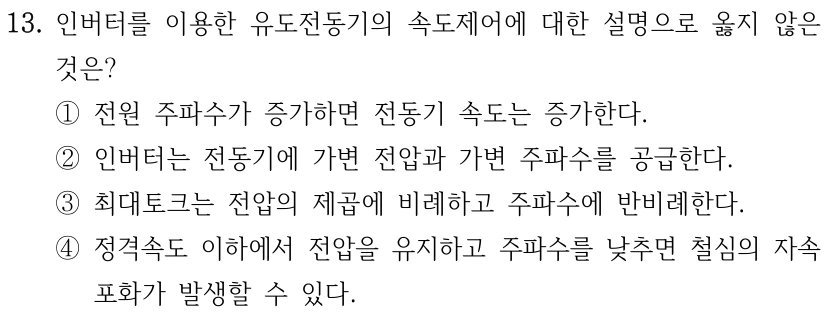

    13. 인버터를 이용한 유도전동기의 속도제어에 대한 설명으로 옳지 않은 것은? ①전원 주파수가 증가하면 전동기 속도는 증가한다. ②인버터는 전동기에 가변 전압과 가변 주파수를 공급한다. ③최대토크는 전압의 제곱에 비례하고 주파수에 반비례한다. ④정격속도 이하에서 전압을 유지하고 주파수를 낮추면 철심의 자속 포화가 발생할 수 있다.
  14. 1414번 원문 시험지

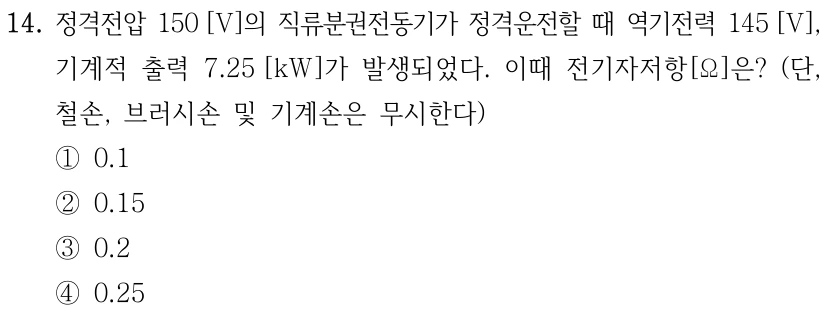

    14. 정격전압 150 [V]의 직류분권전동기가 정격운전할 때 역기전력 145 [V], 기계적 출력 7.25 [kW]가 발생되었다. 이때 전기자저항[Ω]은? (단, 철손, 브러시손 및 기계손은 무시한다) ①0.1 ②0.15 ③0.2 ④0.25
  15. 1515번 원문 시험지

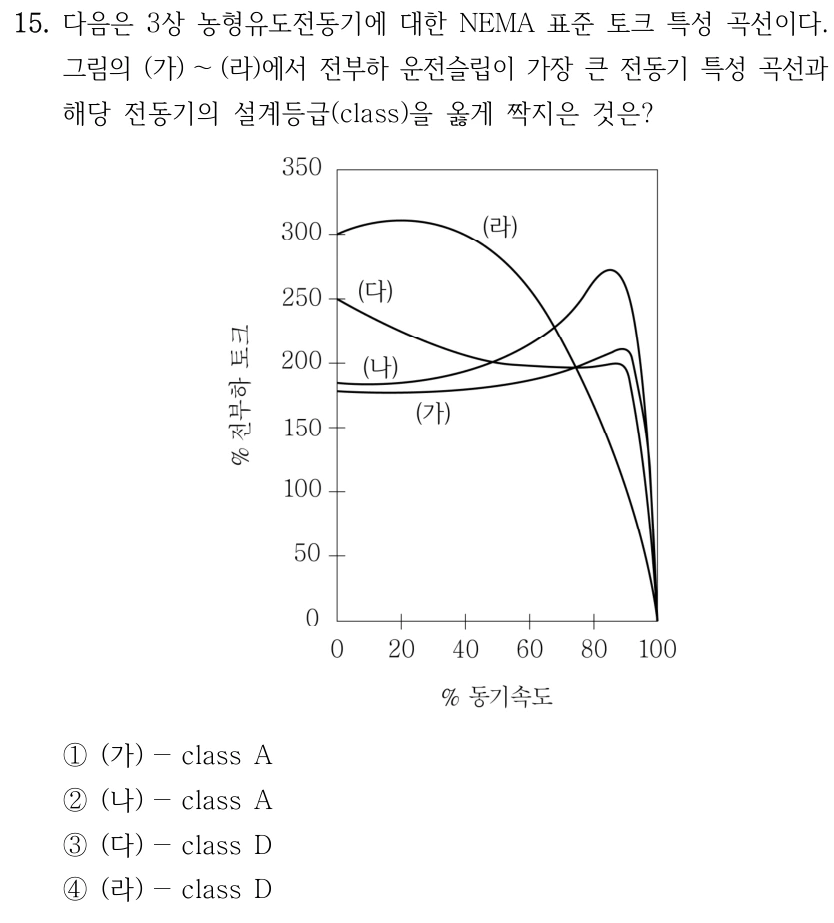

    15. 다음은 3상 농형유도전동기에 대한 NEMA 표준 토크 특성 곡선이다. 그림의 (가) ～(라)에서 전부하 운전슬립이 가장 큰 전동기 특성 곡선과 해당 전동기의 설계등급(class)을 옳게 짝지은 것은? ①(가) －class A ②(나) －class A ③(다) －class D ④(라) －class D 그래프의 세로축은 % 전부하 토크이며 눈금은 0부터 350까지, 가로축은 % 동기속도이며 눈금은 0부터 100까지입니다. (가)·(나)·(다)·(라) 네 특성 곡선을 원문 그림에서 비교하세요.
  16. 1616번 원문 시험지

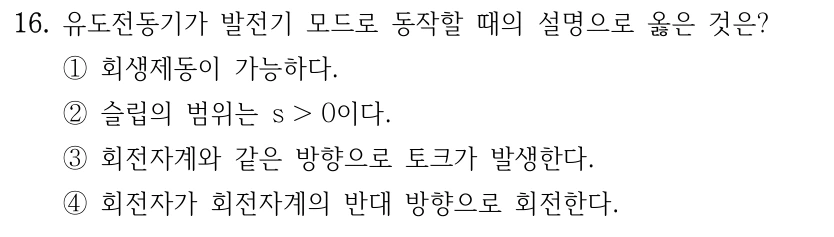

    16. 유도전동기가 발전기 모드로 동작할 때의 설명으로 옳은 것은? ① 회생제동이 가능하다. ② 슬립의 범위는 s > 0이다. ③ 회전자계와 같은 방향으로 토크가 발생한다. ④ 회전자가 회전자계의 반대 방향으로 회전한다.
  17. 1717번 원문 시험지

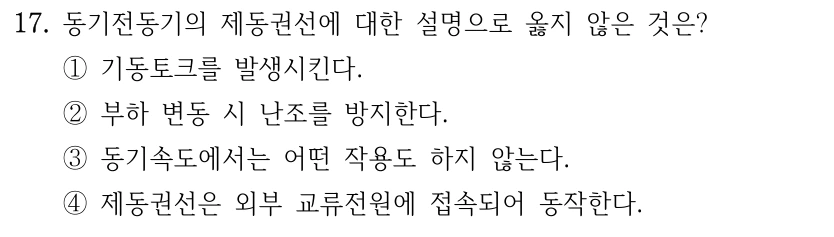

    17. 동기전동기의 제동권선에 대한 설명으로 옳지 않은 것은? ①기동토크를 발생시킨다. ②부하 변동 시 난조를 방지한다. ③동기속도에서는 어떤 작용도 하지 않는다. ④제동권선은 외부 교류전원에 접속되어 동작한다.
  18. 1818번 원문 시험지

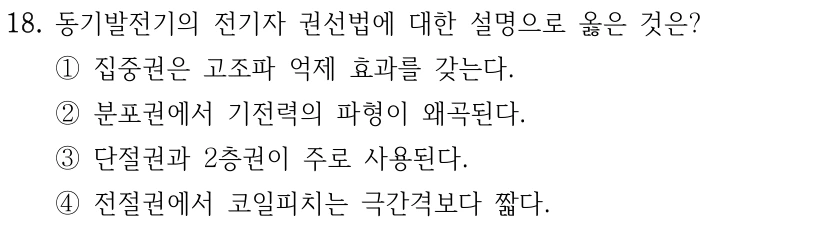

    18. 동기발전기의 전기자 권선법에 대한 설명으로 옳은 것은? ①집중권은 고조파 억제 효과를 갖는다. ②분포권에서 기전력의 파형이 왜곡된다. ③단절권과 2층권이 주로 사용된다. ④전절권에서 코일피치는 극간격보다 짧다.
  19. 1919번 원문 시험지

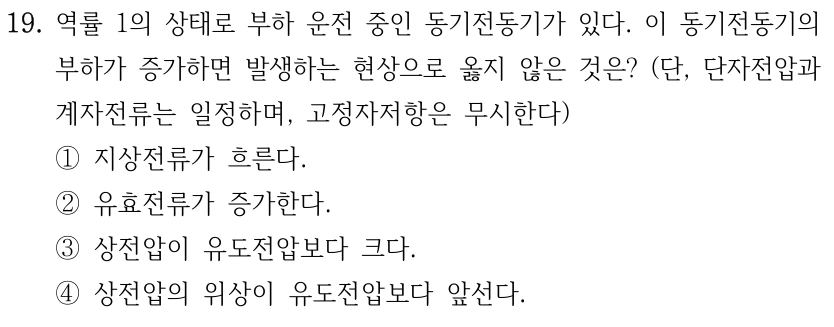

    19. 역률 1의 상태로 부하 운전 중인 동기전동기가 있다. 이 동기전동기의 부하가 증가하면 발생하는 현상으로 옳지 않은 것은? (단, 단자전압과 계자전류는 일정하며, 고정자저항은 무시한다) ①지상전류가 흐른다. ②유효전류가 증가한다. ③상전압이 유도전압보다 크다. ④상전압의 위상이 유도전압보다 앞선다.
  20. 2020번 원문 시험지

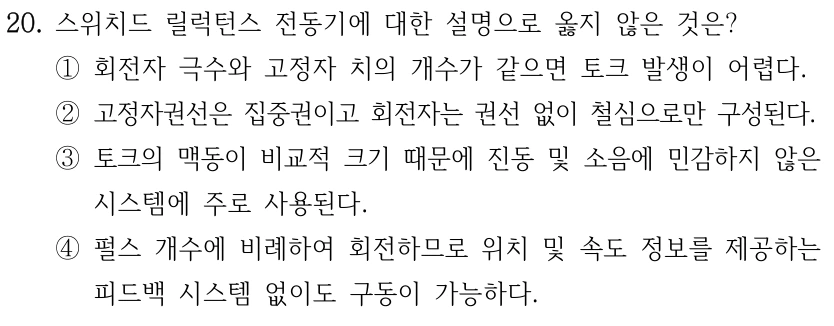

    20. 스위치드 릴럭턴스 전동기에 대한 설명으로 옳지 않은 것은? ①회전자 극수와 고정자 치의 개수가 같으면 토크 발생이 어렵다. ②고정자권선은 집중권이고 회전자는 권선 없이 철심으로만 구성된다. ③토크의 맥동이 비교적 크기 때문에 진동 및 소음에 민감하지 않은 시스템에 주로 사용된다. ④펄스 개수에 비례하여 회전하므로 위치 및 속도 정보를 제공하는 피드백 시스템 없이도 구동이 가능하다.
