2026년 국가직 9급 응용역학개론 기출 풀기

2026 국가직 9급 응용역학개론 기출 20문제를 CBT로 풀고 자동 채점, 문항별 정답, 합격선 정보를 확인하세요.

문항
20문제
권장 시간
22분
채점
100점 환산

2026년 4월 4일 시행한 가책형 20문항입니다. 정답은 4월 13일 공개된 공식 최종정답을 따릅니다. 재료역학·보·트러스·기둥의 문항과 보기를 원문 그대로 제공합니다. 지점과 하중 방향, 치수·분포하중, 부재력 영향선 네 보기, 단위와 수식의 분수·제곱·첨자를 원문과 맞췄습니다. 22분은 당시 전체 시험시간 110분을 5과목으로 나눈 연습 기준이며 실제 과목별 제한시간이나 2027년 문제 수를 뜻하지 않습니다.

풀이 진행 0 / 20
  1. 011번 원문 시험지

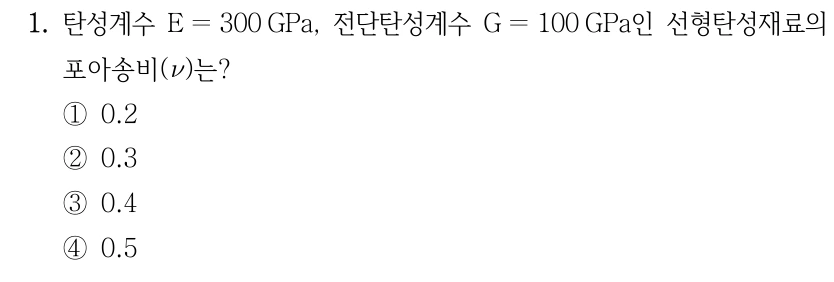

    1. 탄성계수 E=300 GPa, 전단탄성계수 G=100 GPa인 선형탄성재료의 포아송비(ν)는? ①0.2 ②0.3 ③0.4 ④0.5.
  2. 022번 원문 시험지

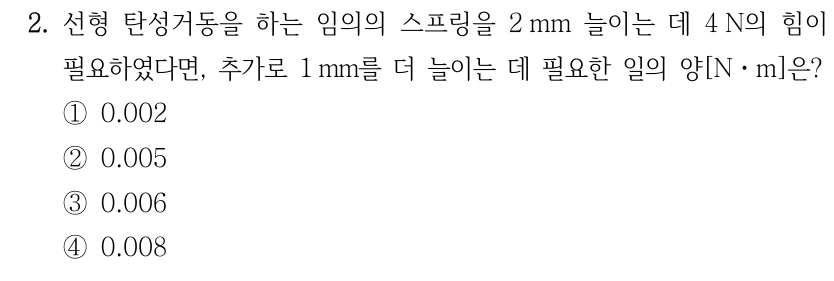

    2. 선형 탄성거동을 하는 임의의 스프링을 2 mm 늘이는 데 4 N의 힘이 필요하였다면, 추가로 1 mm를 더 늘이는 데 필요한 일의 양[Nㆍm]은? ①0.002 ②0.005 ③0.006 ④0.008
  3. 033번 원문 시험지

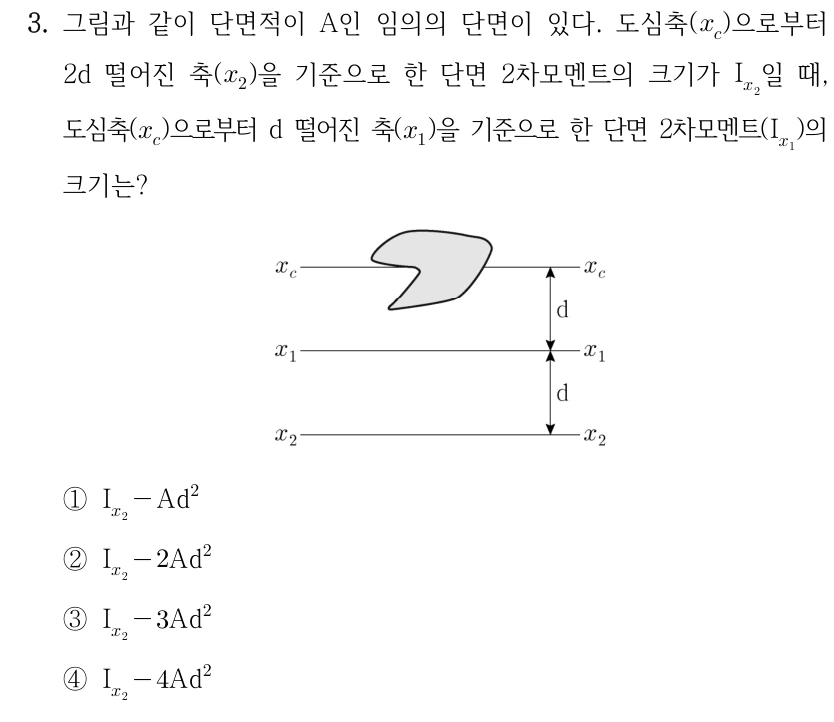

    3. 그림과 같이 단면적이 A인 임의의 단면이 있다. 도심축(x_c)으로부터 2d 떨어진 축(x₂)을 기준으로 한 단면 2차모멘트의 크기가 I_x₂일 때, 도심축(x_c)으로부터 d 떨어진 축(x₁)을 기준으로 한 단면 2차모멘트(I_x₁)의 크기는? 그림은 임의 단면의 도심을 지나는 수평축 x_c 아래에 평행한 축 x₁, 그 아래에 x₂가 있고 인접한 두 축 사이 거리는 각각 d이다. ①I_x₂−Ad² ②I_x₂−2Ad² ③I_x₂−3Ad² ④I_x₂−4Ad².
  4. 044번 원문 시험지

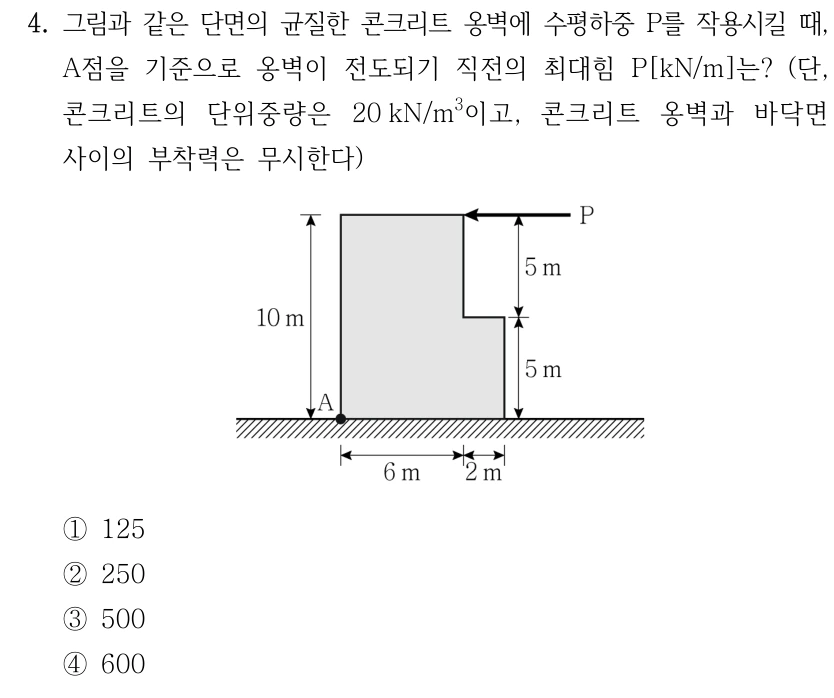

    4. 그림과 같은 단면의 균질한 콘크리트 옹벽에 수평하중 P를 작용시킬 때, A점을 기준으로 옹벽이 전도되기 직전의 최대힘 P[kN/m]는? (단, 콘크리트의 단위중량은 20 kN/m³이고, 콘크리트 옹벽과 바닥면 사이의 부착력은 무시한다) 옹벽 단면은 왼쪽 높이 10 m, 폭 6 m의 직사각형 오른쪽 아래에 높이 5 m, 폭 2 m의 직사각형이 붙어 있다. A는 왼쪽 아래 바닥점이다. P는 높이 10 m인 위쪽 오른쪽 모서리에서 왼쪽으로 작용한다. 오른쪽의 높이 표시는 5 m와 5 m이다. ①125 ②250 ③500 ④600.
  5. 055번 원문 시험지

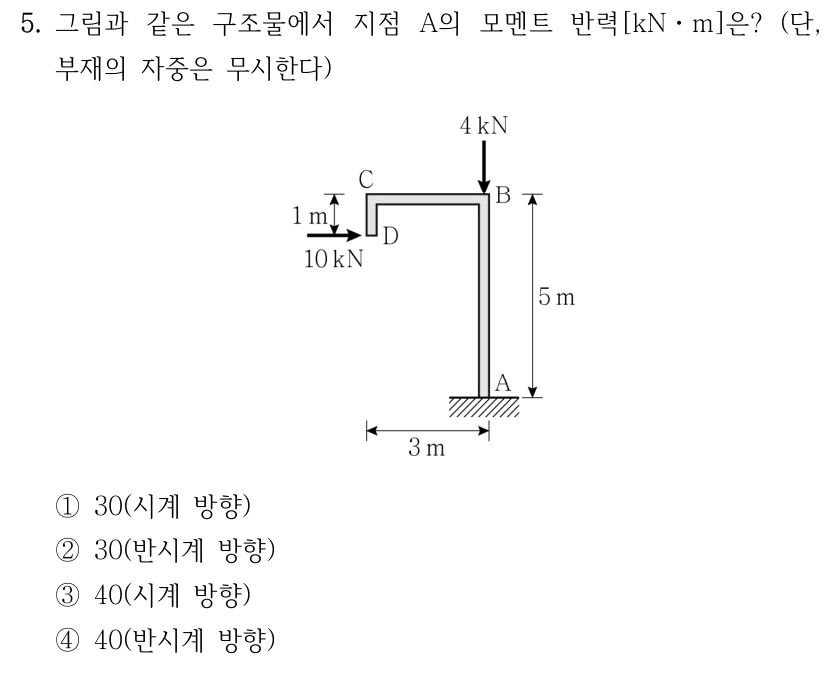

    5. 그림과 같은 구조물에서 지점 A의 모멘트 반력[kN·m]은? (단, 부재의 자중은 무시한다) A는 바닥의 고정단이며 그 위 5 m에 B가 있다. B에서 왼쪽 3 m에 C가 있고 C에서 아래 1 m에 D가 있어 부재가 A–B–C–D로 연결된다. B에 아래방향 4 kN, D에 오른쪽방향 10 kN이 작용한다. ①30(시계 방향) ②30(반시계 방향) ③40(시계 방향) ④40(반시계 방향).
  6. 066번 원문 시험지

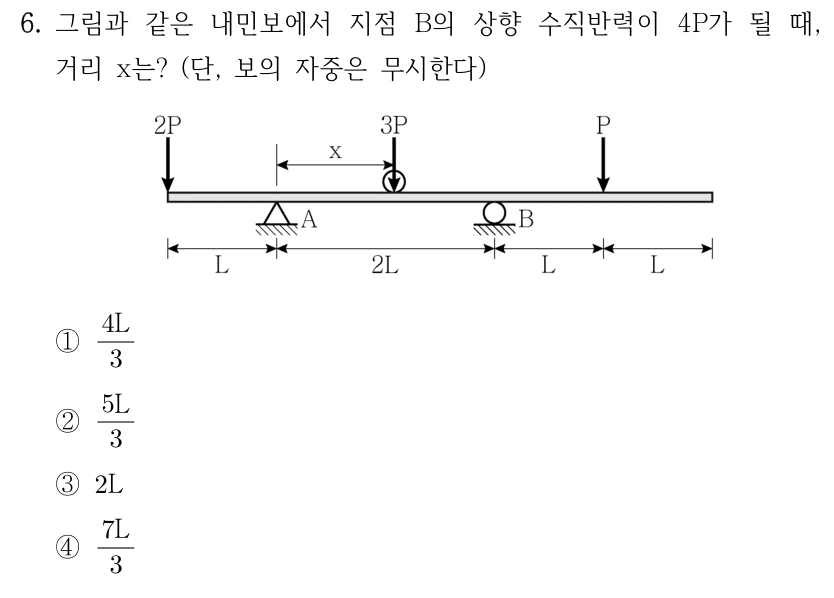

    6. 그림과 같은 내민보에서 지점 B의 상향 수직반력이 4P가 될 때, 거리 x는? (단, 보의 자중은 무시한다) 왼쪽 자유단에서 오른쪽으로 L 떨어진 A는 힌지, A에서 2L 오른쪽 B는 롤러이다. B에서 L 오른쪽에 집중하중 P, 그 점에서 L 오른쪽에 오른쪽 자유단이 있다. 왼쪽 자유단에는 아래방향 2P, A에서 오른쪽 x 위치에 아래방향 이동하중 3P가 작용한다. ①4L/3 ②5L/3 ③2L ④7L/3.
  7. 077번 원문 시험지

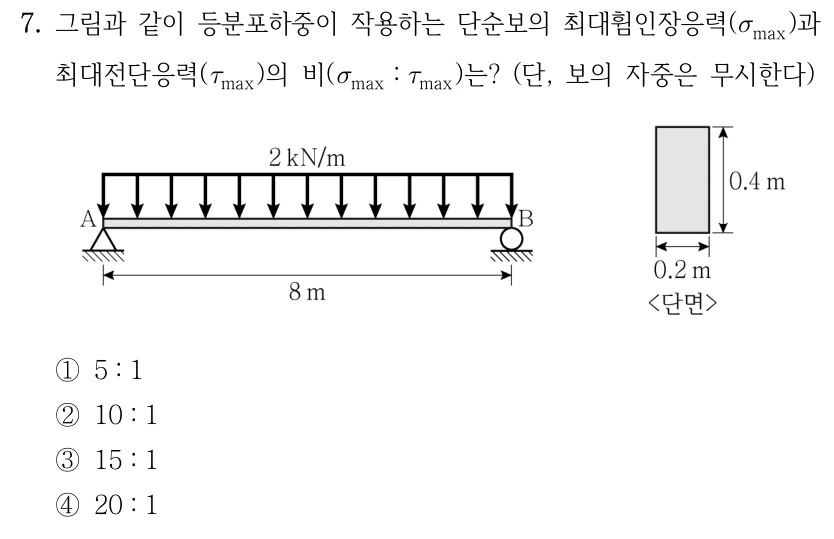

    7. 그림과 같이 등분포하중이 작용하는 단순보의 최대휨인장응력(σ_max)과 최대전단응력(τ_max)의 비(σ_max:τ_max)는? (단, 보의 자중은 무시한다) A힌지와 B롤러 사이 경간은 8 m이고 전 구간에 아래방향 2 kN/m의 등분포하중이 작용한다. 직사각형 단면의 폭은 0.2 m, 높이는 0.4 m이다. ①5:1 ②10:1 ③15:1 ④20:1.
  8. 088번 원문 시험지

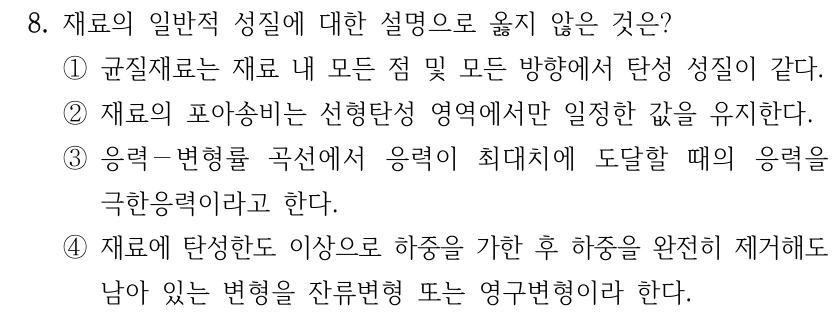

    8. 재료의 일반적 성질에 대한 설명으로 옳지 않은 것은? ①균질재료는 재료 내 모든 점 및 모든 방향에서 탄성 성질이 같다. ②재료의 포아송비는 선형탄성 영역에서만 일정한 값을 유지한다. ③응력－변형률 곡선에서 응력이 최대치에 도달할 때의 응력을 극한응력이라고 한다. ④재료에 탄성한도 이상으로 하중을 가한 후 하중을 완전히 제거해도 남아 있는 변형을 잔류변형 또는 영구변형이라 한다.
  9. 099번 원문 시험지

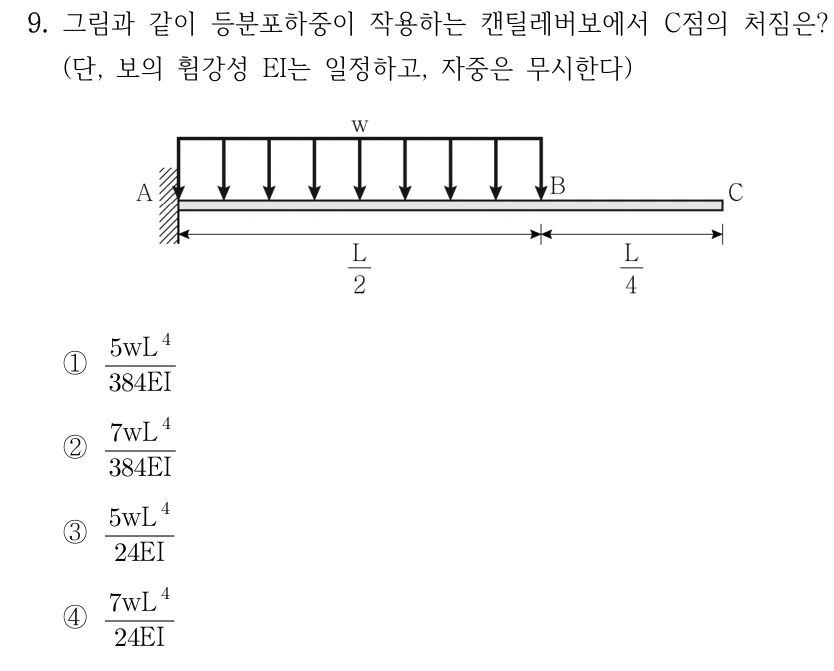

    9. 그림과 같이 등분포하중이 작용하는 캔틸레버보에서 C점의 처짐은? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다) 왼쪽 A는 고정단이며 A에서 B까지 길이 L/2 구간에 아래방향 등분포하중 w가 작용한다. B에서 오른쪽 자유단 C까지 길이는 L/4이고 이 구간에는 하중 표시가 없다. ①5wL⁴/(384EI) ②7wL⁴/(384EI) ③5wL⁴/(24EI) ④7wL⁴/(24EI).
  10. 1010번 원문 시험지

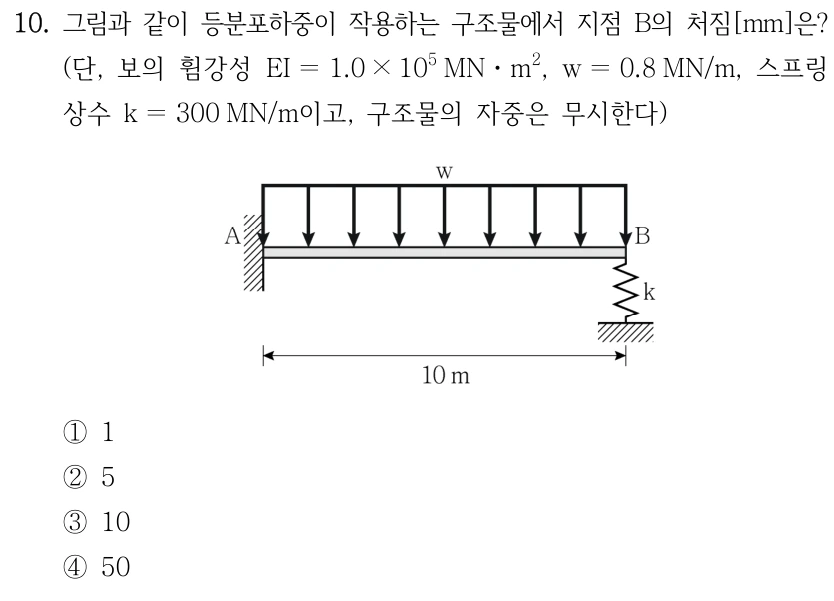

    10. 그림과 같이 등분포하중이 작용하는 구조물에서 지점 B의 처짐[mm]은? (단, 보의 휨강성 EI=1.0×10⁵ MN·m², w=0.8 MN/m, 스프링 상수 k=300 MN/m이고, 구조물의 자중은 무시한다) 길이 10 m 보의 왼쪽 A는 고정단이고 오른쪽 B 아래에는 지면에 연결된 수직스프링 k가 있다. 보 전체에 아래방향 등분포하중 w가 작용한다. ①1 ②5 ③10 ④50.
  11. 1111번 원문 시험지

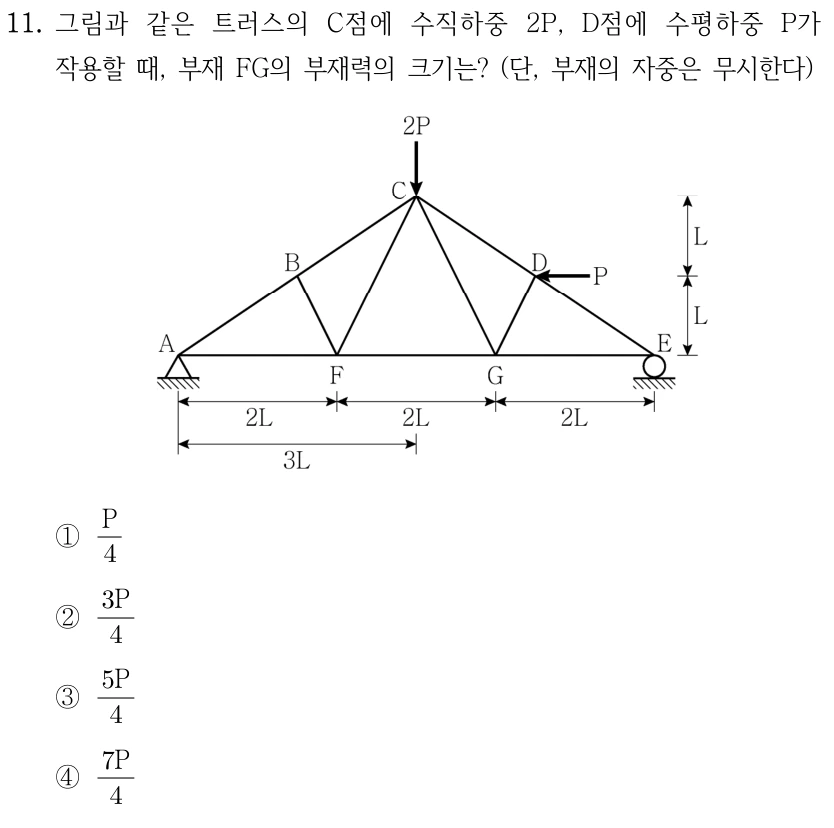

    11. 그림과 같은 트러스의 C점에 수직하중 2P, D점에 수평하중 P가 작용할 때, 부재 FG의 부재력의 크기는? (단, 부재의 자중은 무시한다) 아래쪽 절점 A–F–G–E의 각 간격은 2L이고 A는 힌지, E는 롤러이다. C는 A에서 수평거리 3L인 꼭짓점이며 바닥보다 2L 위, D는 C보다 L 아래에 있다. 외곽 부재 A–B–C–D–E 및 하부 A–F–G–E와 내부 B–F, F–C, C–G, G–D가 그려져 있다. C의 2P는 아래방향, D의 P는 왼쪽방향이다. ①P/4 ②3P/4 ③5P/4 ④7P/4.
  12. 1212번 원문 시험지

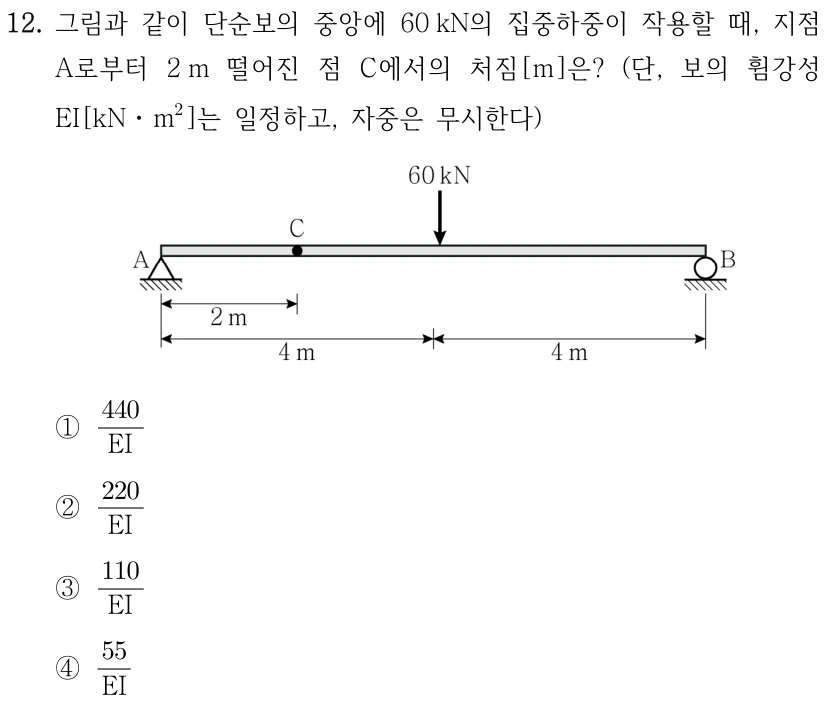

    12. 그림과 같이 단순보의 중앙에 60 kN의 집중하중이 작용할 때, 지점 A로부터 2 m 떨어진 점 C에서의 처짐[m]은? (단, 보의 휨강성 EI[kN·m²]는 일정하고, 자중은 무시한다) A힌지와 B롤러 사이의 전체 경간은 8 m이고 중앙 아래방향 하중에서 양쪽 지점까지 각각 4 m이다. C는 A에서 오른쪽 2 m에 있다. ①440/EI ②220/EI ③110/EI ④55/EI.
  13. 1313번 원문 시험지

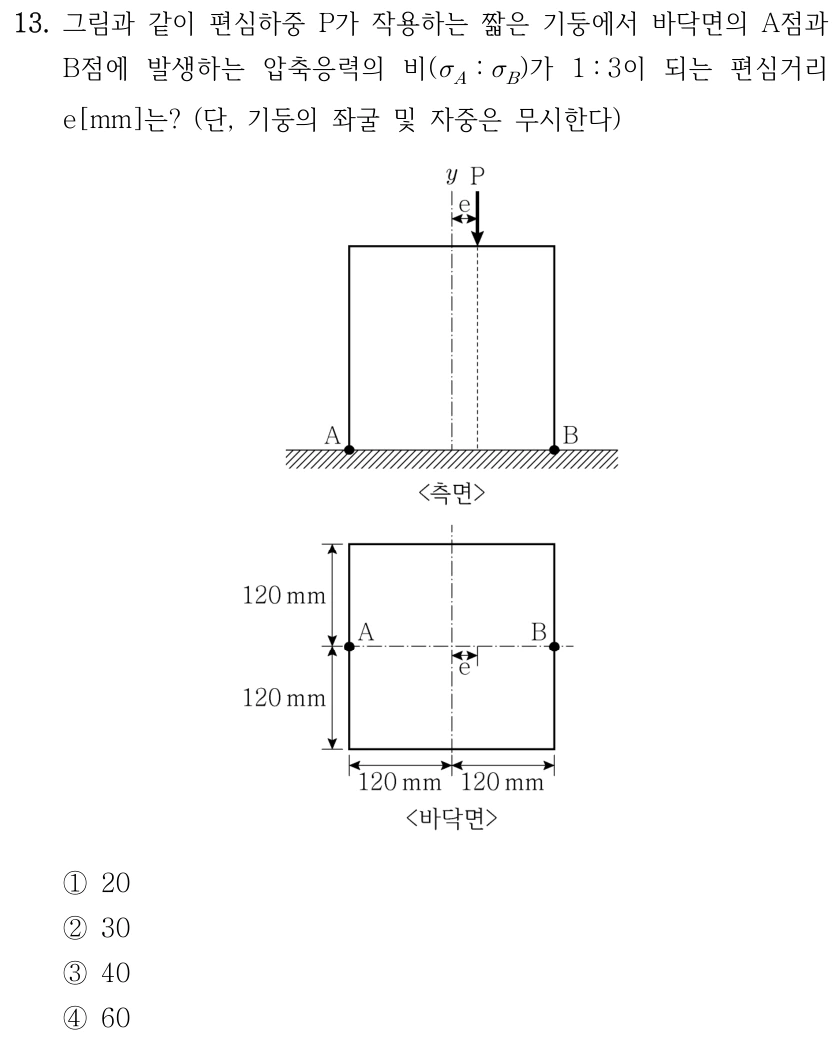

    13. 그림과 같이 편심하중 P가 작용하는 짧은 기둥에서 바닥면의 A점과 B점에 발생하는 압축응력의 비(σ_A:σ_B)가 1:3이 되는 편심거리 e[mm]는? (단, 기둥의 좌굴 및 자중은 무시한다) 바닥은 한 변 240 mm의 정사각형이며 도심축 양쪽 치수는 각각 120 mm이다. A와 B는 바닥면의 왼쪽과 오른쪽 변 중앙에 있다. 수직하중 P는 도심의 y축에서 B쪽으로 e만큼 편심하여 아래로 작용한다. ①20 ②30 ③40 ④60.
  14. 1414번 원문 시험지

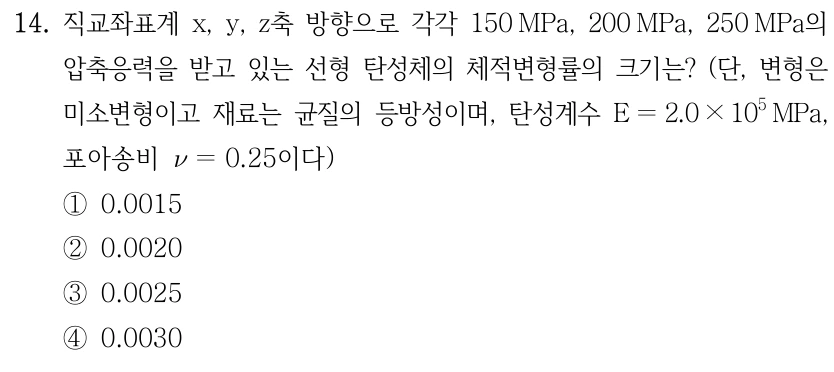

    14. 직교좌표계 x,y,z축 방향으로 각각 150 MPa, 200 MPa, 250 MPa의 압축응력을 받고 있는 선형 탄성체의 체적변형률의 크기는? (단, 변형은 미소변형이고 재료는 균질의 등방성이며, 탄성계수 E=2.0×10⁵ MPa, 포아송비 ν=0.25이다) ①0.0015 ②0.0020 ③0.0025 ④0.0030.
  15. 1515번 원문 시험지

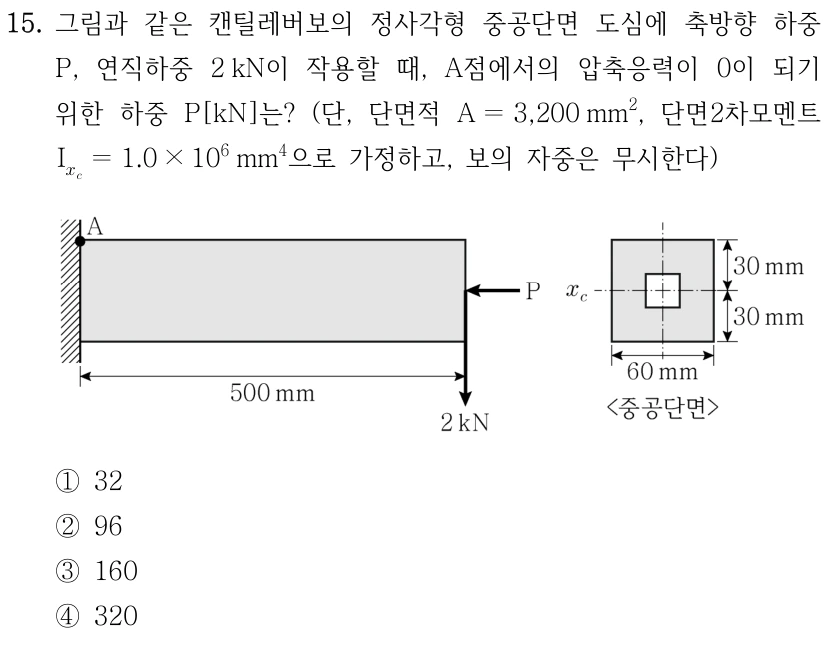

    15. 그림과 같은 캔틸레버보의 정사각형 중공단면 도심에 축방향 하중 P, 연직하중 2 kN이 작용할 때, A점에서의 압축응력이 0이 되기 위한 하중 P[kN]는? (단, 단면적 A=3,200 mm², 단면2차모멘트 I_xc=1.0×10⁶ mm⁴으로 가정하고, 보의 자중은 무시한다) 왼쪽 고정단에서 오른쪽 자유단까지 500 mm이며 A는 고정단의 위쪽 끝이다. 자유단에 왼쪽방향 P와 아래방향 2 kN이 작용한다. 중공단면 외곽은 폭 60 mm, 도심축 위아래 높이 각각 30 mm이며 중앙에 사각 구멍이 있다. ①32 ②96 ③160 ④320.
  16. 1616번 원문 시험지

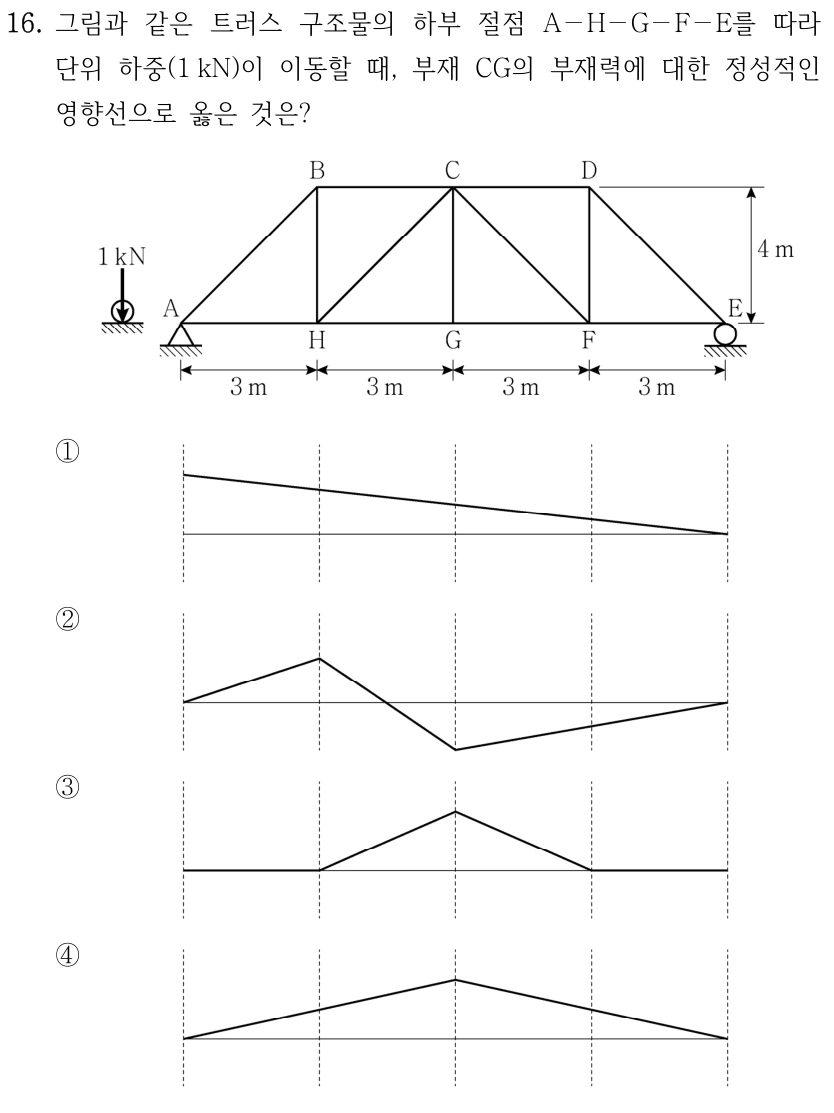

    16. 그림과 같은 트러스 구조물의 하부 절점 A–H–G–F–E를 따라 단위 하중(1 kN)이 이동할 때, 부재 CG의 부재력에 대한 정성적인 영향선으로 옳은 것은? 아래 절점 A–H–G–F–E는 각 간격 3 m, A힌지와 E롤러의 전체 경간 12 m이다. 위 절점 B,C,D는 각각 H,G,F 바로 위 높이 4 m에 있다. 상현재 B–C–D와 수직재 BH,CG,DF, 외측 사재 AB,DE, 안쪽 사재 HC,CF가 그려져 있다. 아래방향 1 kN 하중이 하부 절점을 따라 이동한다. 보기의 수직 점선은 A,H,G,F,E 위치이다. ①A에서 기준선 위로 시작해 E의 0까지 직선으로 감소 ②A의0에서 H의양의꼭짓점, G의음의꼭짓점을 거쳐 E의0으로 이어지는 꺾은선 ③A–H는0, H에서 G의양의꼭짓점까지증가, F의0까지감소하고 F–E는0 ④A의0에서 G의양의꼭짓점까지직선증가후 E의0까지직선감소.
  17. 1717번 원문 시험지

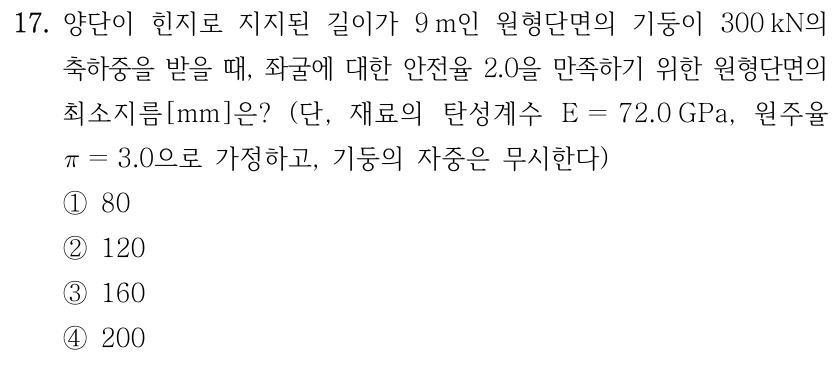

    17. 양단이 힌지로 지지된 길이가 9 m인 원형단면의 기둥이 300 kN의 축하중을 받을 때, 좌굴에 대한 안전율 2.0을 만족하기 위한 원형단면의 최소지름[mm]은? (단, 재료의 탄성계수 E=72.0 GPa, 원주율 π=3.0으로 가정하고, 기둥의 자중은 무시한다) ①80 ②120 ③160 ④200.
  18. 1818번 원문 시험지

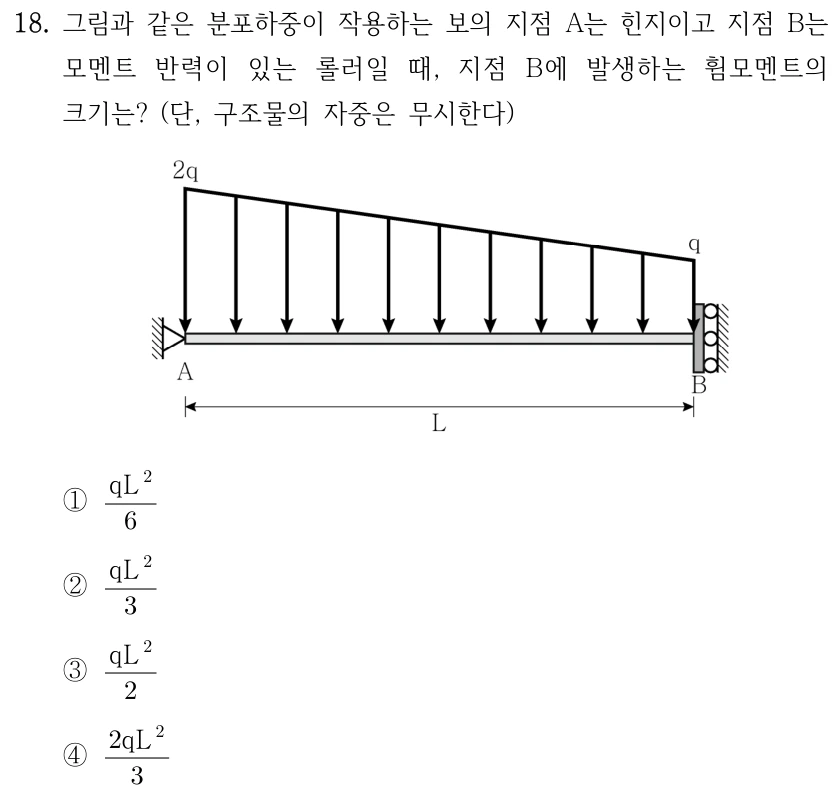

    18. 그림과 같은 분포하중이 작용하는 보의 지점 A는 힌지이고 지점 B는 모멘트 반력이 있는 롤러일 때, 지점 B에 발생하는 휨모멘트의 크기는? (단, 구조물의 자중은 무시한다) 경간 L의 보에서 아래방향 분포하중은 A에서 2q, B에서 q이며 그 사이에 직선으로 감소한다. A힌지는 왼쪽 벽에 연결되고 B롤러는 오른쪽 수직벽에 접해 있다. ①qL²/6 ②qL²/3 ③qL²/2 ④2qL²/3.
  19. 1919번 원문 시험지

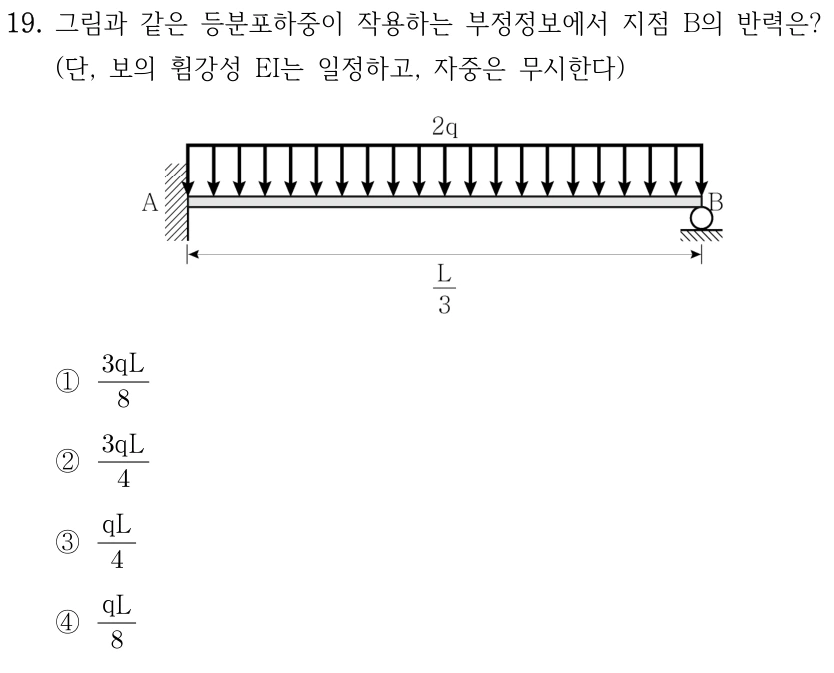

    19. 그림과 같은 등분포하중이 작용하는 부정정보에서 지점 B의 반력은? (단, 보의 휨강성 EI는 일정하고, 자중은 무시한다) 왼쪽 A는 고정단, 오른쪽 B는 롤러이고 경간은 L/3이다. 전 구간에 아래방향 등분포하중 2q가 작용한다. ①3qL/8 ②3qL/4 ③qL/4 ④qL/8.
  20. 2020번 원문 시험지

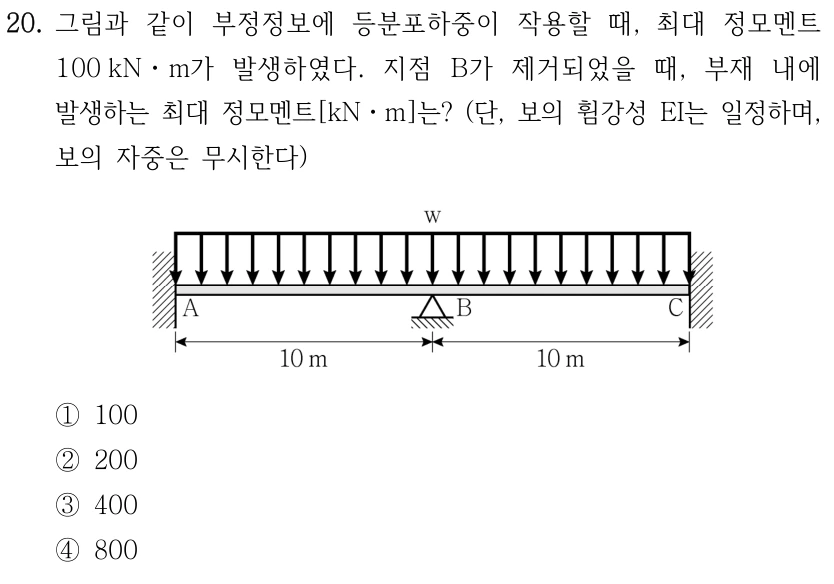

    20. 그림과 같이 부정정보에 등분포하중이 작용할 때, 최대 정모멘트 100 kN·m가 발생하였다. 지점 B가 제거되었을 때, 부재 내에 발생하는 최대 정모멘트[kN·m]는? (단, 보의 휨강성 EI는 일정하며, 보의 자중은 무시한다) A와 C는 양쪽 벽의 고정단이고 중앙 B에 하부 힌지 지점이 있다. A–B와 B–C는 각각 10 m이며 전체 보에 아래방향 등분포하중 w가 작용한다. ①100 ②200 ③400 ④800.
문항을 선택한 뒤 채점하세요

채점 후 선택한 답·정답과 해설을 문항별로 확인할 수 있습니다.

공식 원문 확인

국가공무원 채용시스템의 공개 시험문제와 최종정답을 기준으로 구성했습니다. 시험일 2026-04-04 · 검증일 2026-10-15

공식 시험문제 공지 확인하기 · 공식 최종정답 확인하기
